Испытание подвеса люстры на объекте культурного наследия федерального значения "Дом И.В. Пашкова"

Объект:  помещение №164 в Главном здании, входящем в состав объекта культурного наследия федерального значения «Дом И.В. Пашкова (Дом Департамента уделов) в здании по адресу: г. Санкт-Петербург, Литейный пр., д. 39
Цель испытания:  определение текущего технического состояния подвеса люстры.
Приспособления и средства измерения: динамометр электронный ДЭП1-1Д-5У-2 ,Тахеометр электронный Sokkia Topcon Set 550RX, такелажные приспособления
Описание конструкций:  узел крепления люстр представляют собой металлический крюк закрепленные к деревянным балкам межэтажных перекрытий. К крюку закрепляется металлический шток из двух сегментов. Подвеска люстры осуществляется непосредственно на металлический шток. Вес люстры 100кг.

Методика проведения испытаний

Перед проведением испытаний выполнено взвешивание люстры и проведен визуально инструментальных осмотр узла крепления и перекрытия с целью выявления дефектов и повреждений. По результатам взвешивания установлено, что масса люстры без учета плафонов и ламп 100кг . В ходе осмотра дефектов и повреждений не выявлено.
Испытание подвеса люстр  сводятся к приложению вертикальной статической нагрузки. Значение нагрузки определяется по ПУЭ 7. Для люстр массой более 25кг нагрузка принимается равной двухкратной массе люстры плюс 80кг. По требованию заказчика проведены испытания на нагрузку соответствующую трехкратному весу люстры.
Нагрузка прикладывалась к подвесу с использованием цепной тали и такелажных приспособлений (тросы, цепи и т. д.). Регистрация усилия осуществлялась с помощью электронного динамометра ДЭП3-1Д-5У-2. Регистрация перемещений с использованием электронного тахеометра Sokkia Topcon Set 550RX.

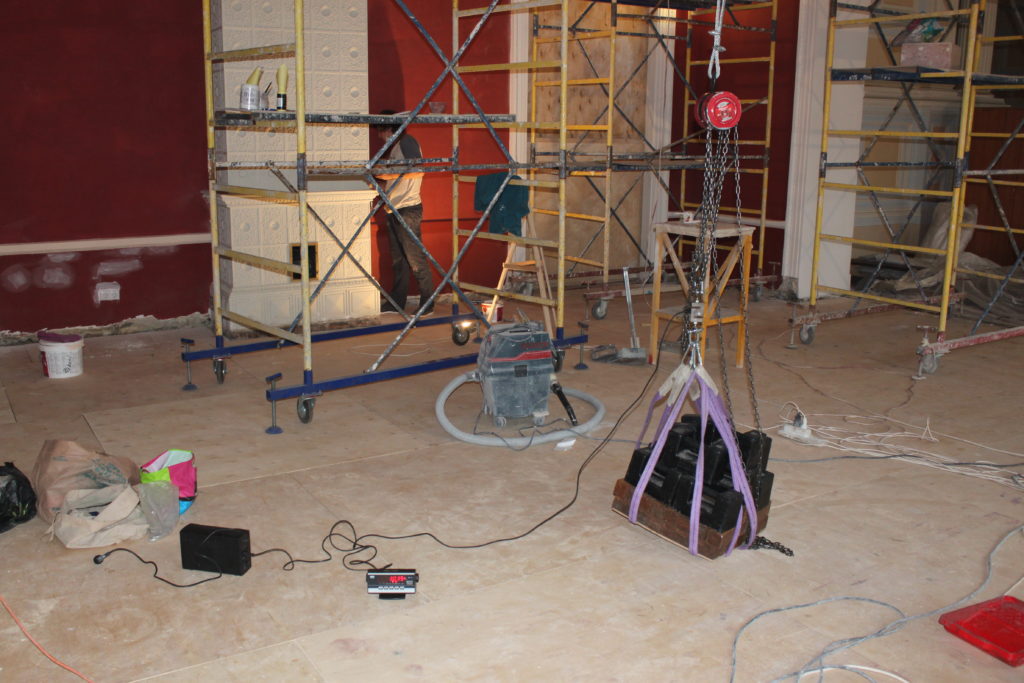

Приложение нагрузки осуществлялось ступенчато начиная со 100кгс с шагом в 40кгс. При проведении испытаний производился визуальный контроль испытываемых конструкций и фиксация перемещений крюка и перекрытия при каждом увеличении нагрузки. Максимальная нагрузка составила 304кгс, при этом прогиб перекрытия 1мм, а перемещение крюка 3мм. Выдержка испытательной нагрузки осуществлялась в течении 10мин, после чего выполнена разгрузка. После разгрузки проведен сплошной визуальный контроль подвеса и перекрытия с целью выявления дефектов и повреждений. Для выявления остаточных деформаций сняты показания электронным тахеометром.

Результаты измерений и выводы

После снятия нагрузок с подвеса люстры, остаточных деформаций и нарушения целостности не выявлено. Узел крепления (подвес) люстры выдерживает приложенную вертикальную статическую нагрузку в соответствии с ПУЭ 7 и безопасен в эксплуатации
