Читать подробнееТехническое обследование строительных конструкций части производственного здания
В мае-июне 2023г. проведены работы по техническому обследованию строительных конструкций части производственного здания.

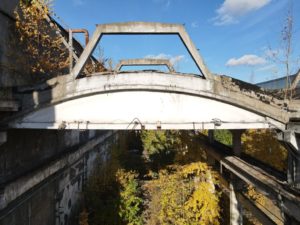

Целью данной работы является оценка текущего технического состояния грунтов основания фундаментов, фундаментных балок, колонн, подкрановых балок, балок покрытия, диафрагм. Сбор информации для проведения работ по капитальному ремонту участка здания и восстановлению утраченных конструкции крыши и мостовых кранов.

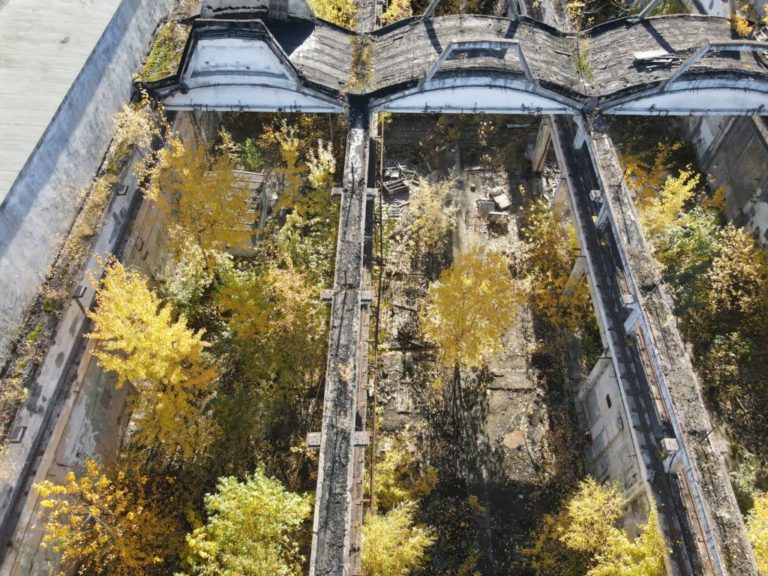

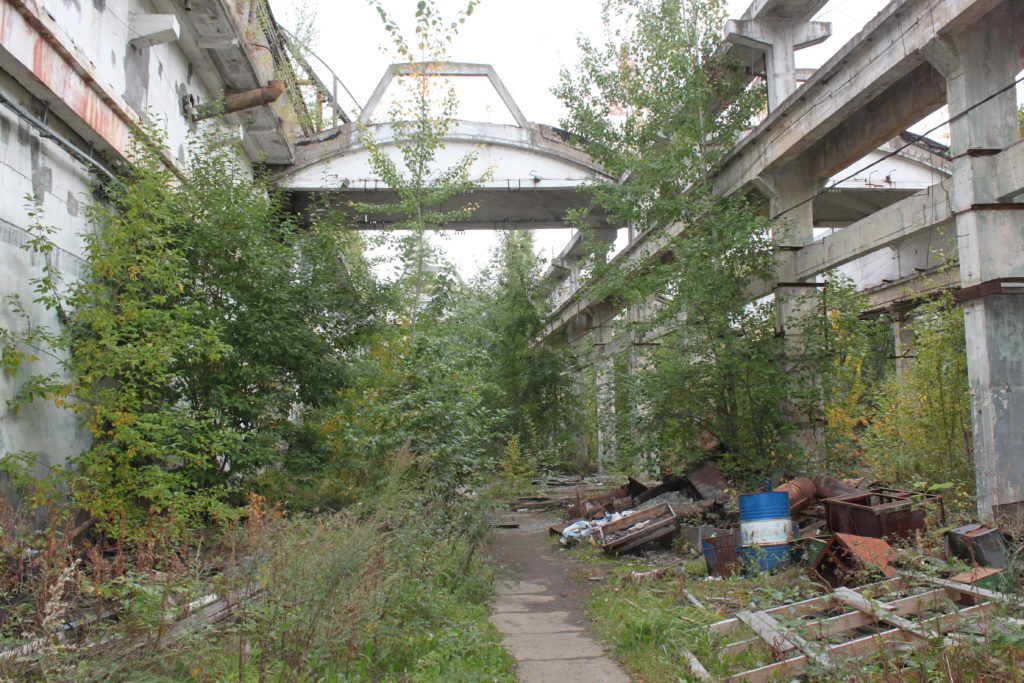

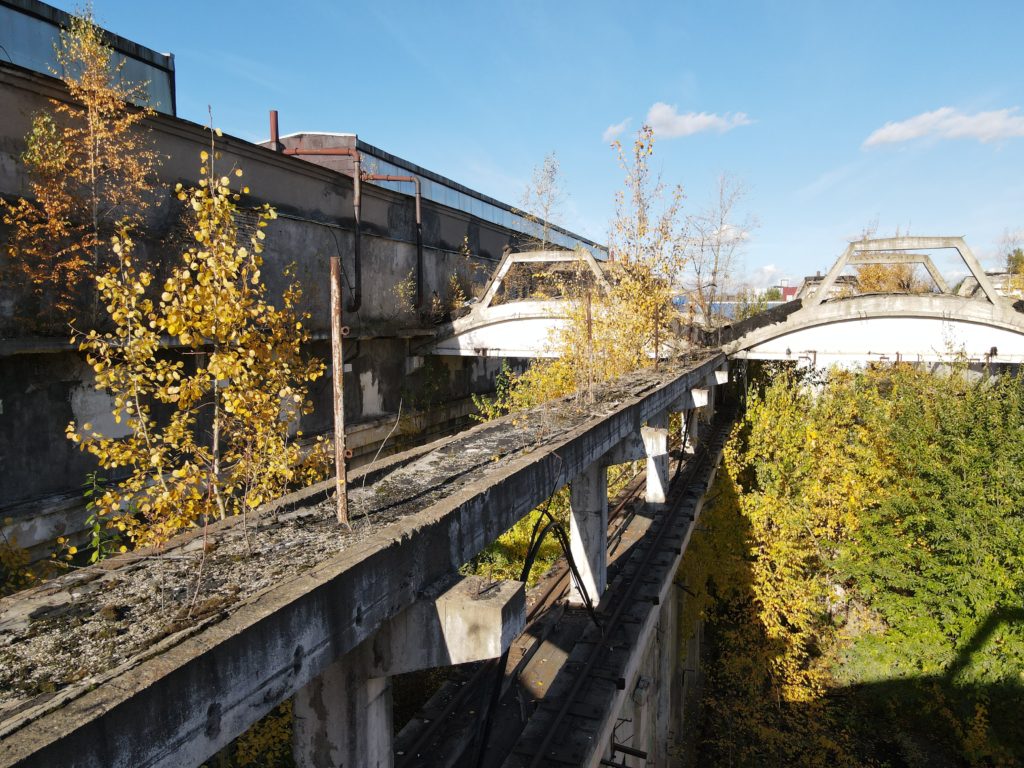

На момент обследования здание в границах зоны обследования не эксплуатируется. Конструкции покрытия здания демонтированы за исключением участков в осях Б-Г/6-7, Б-Г/13-14, Б-Г/20-21. Согласно архивным проектным данным ранее на участках, где демонтированы конструкции покрытия располагались деревянные фермы с деревянными прогонами.
Год постройки здания – 1934г. В ходе обследования и изучения архивных данных установлено, что проводилась реконструкция здания. В осях А-Б/1-28 выполнялась замена деревянных ферм покрытия на металлические. Работы по замене выполнялись в 80-90-х годах XX века. Расширение здания в осях Д-Ж/1-28 выполнено в 50-х годах XX века, при этом фундаменты под колонны заложены в 40-х годах при строительстве пролетов в осях А-Д/1-28. В осях Д-Е/1-28 в 70-х годах XX века модернизирован мостовой кран, увеличена грузоподъемность с 10т до 12,5т.
Основными конструктивными элементами здания являются:
– Фундамент – столбчатый монолитный железобетонный;
– Полы – бетонные по грунту;
– Стены – кирпичная кладка, кладка из шлакоблоков;
– Перегородки – кирпичные на цементно-песчаном растворе;
– Колонны – монолитные железобетонные;
– Покрытие – сборные железобетонные фермы, деревянные фермы (на момент обследования демонтированы);
– Кровля – рулонная оклеечная с внутренним водостоком.
– Фундамент – столбчатый монолитный железобетонный;
– Полы – бетонные по грунту;
– Стены – кирпичная кладка, кладка из шлакоблоков;
– Перегородки – кирпичные на цементно-песчаном растворе;
– Колонны – монолитные железобетонные;
– Покрытие – сборные железобетонные фермы, деревянные фермы (на момент обследования демонтированы);
– Кровля – рулонная оклеечная с внутренним водостоком.
Работы выполненные в ходе технического обследования

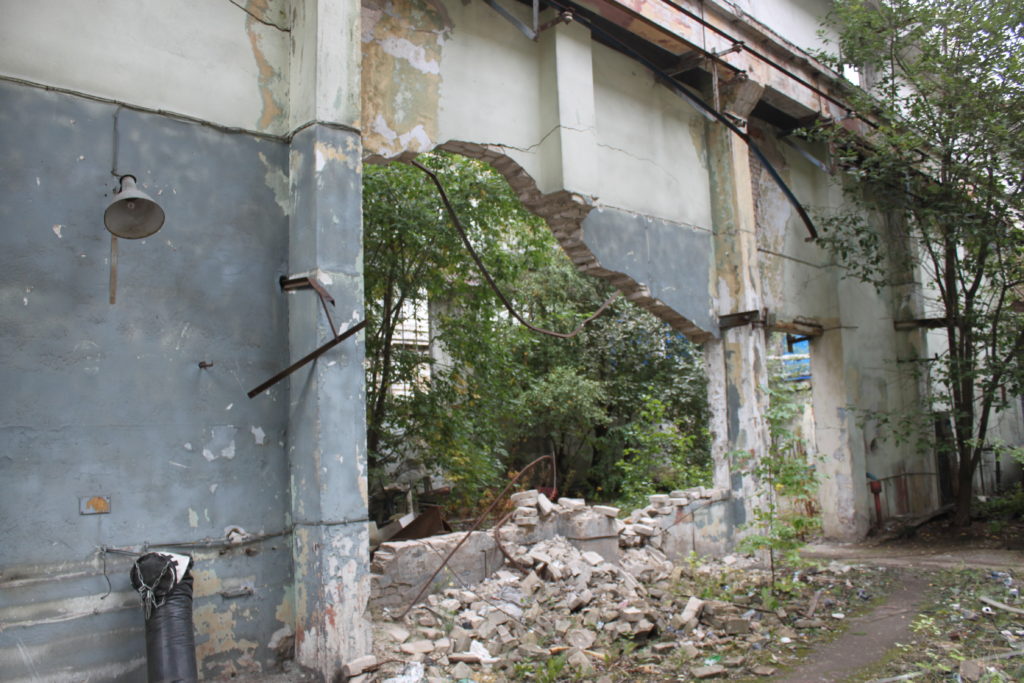

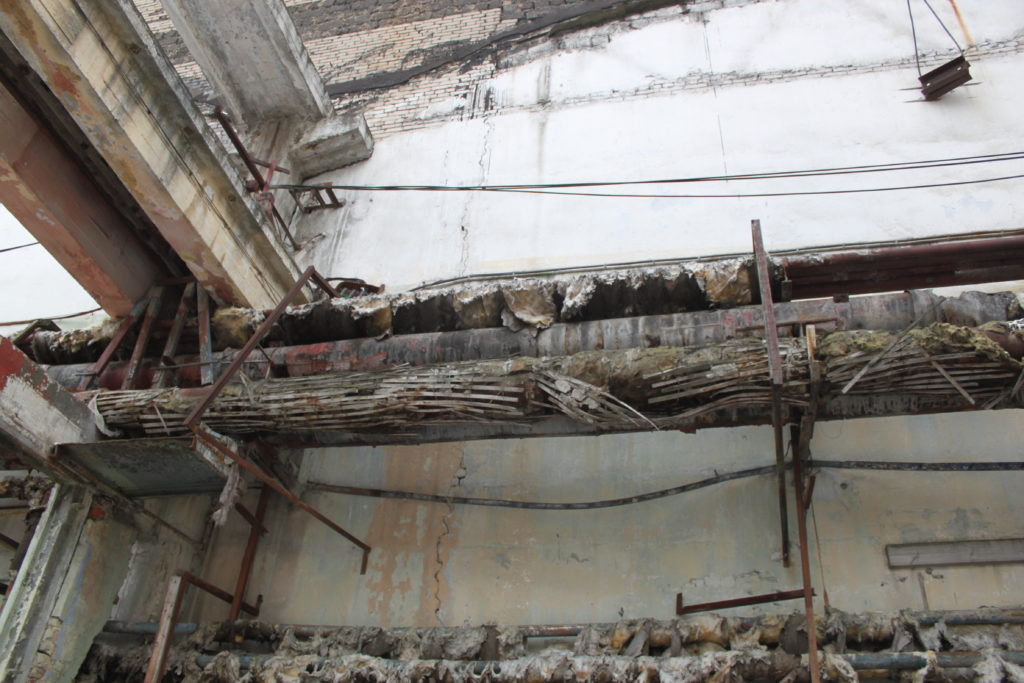

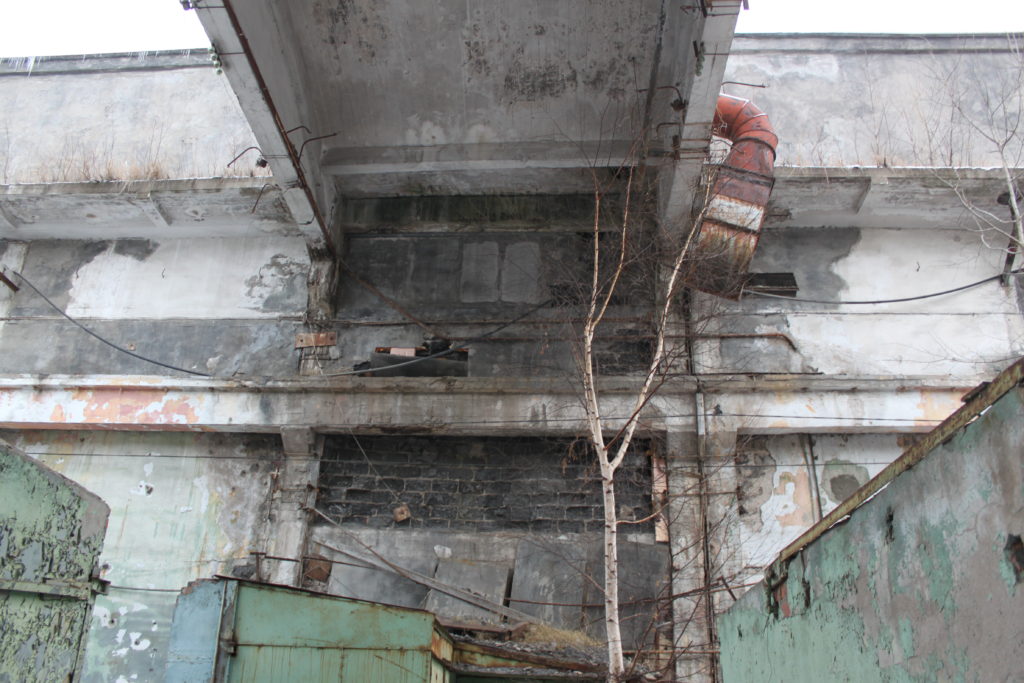

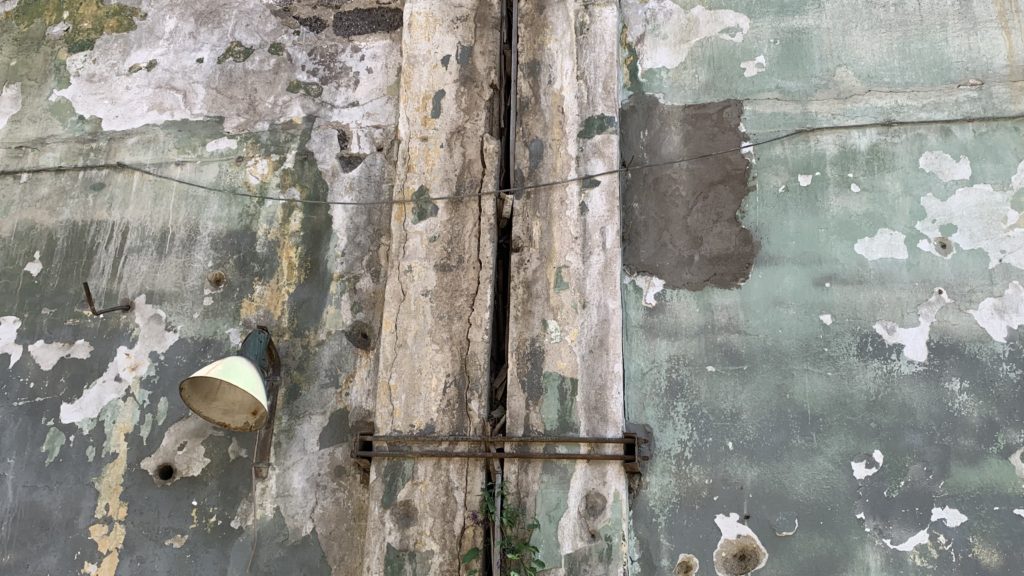

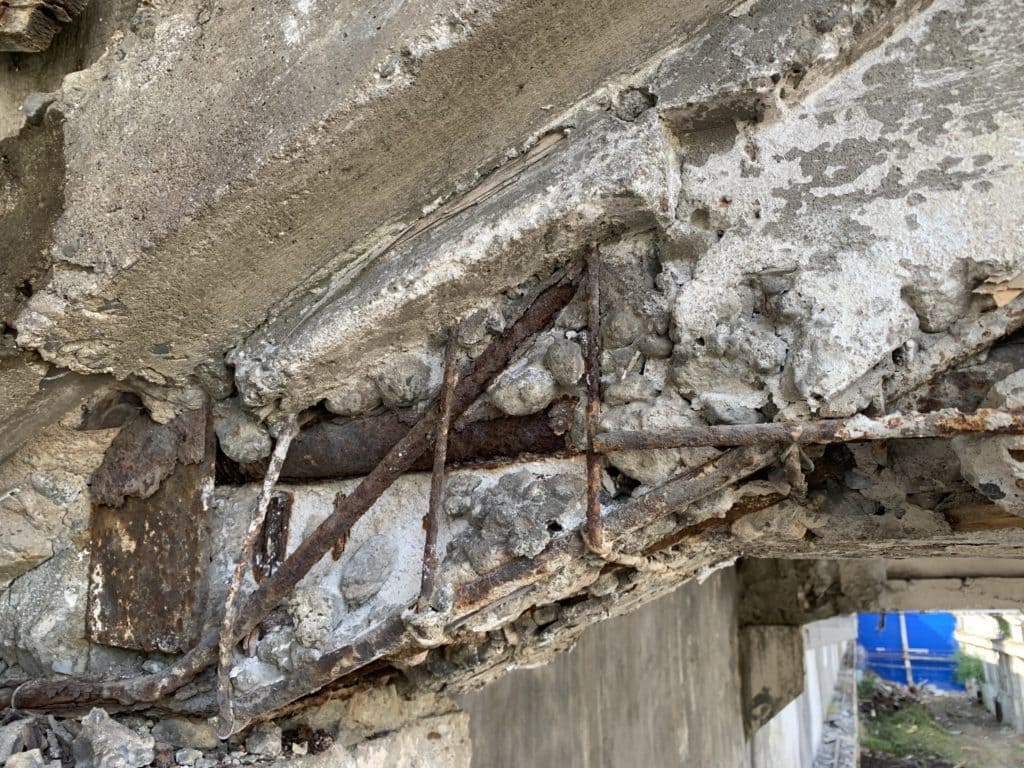

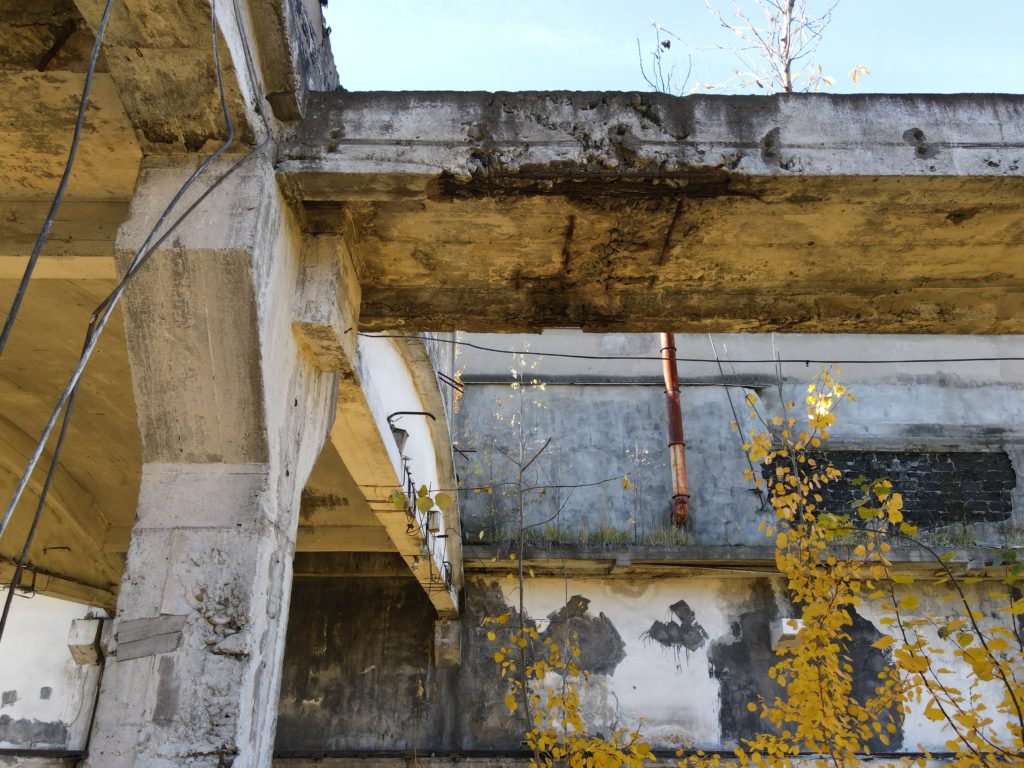

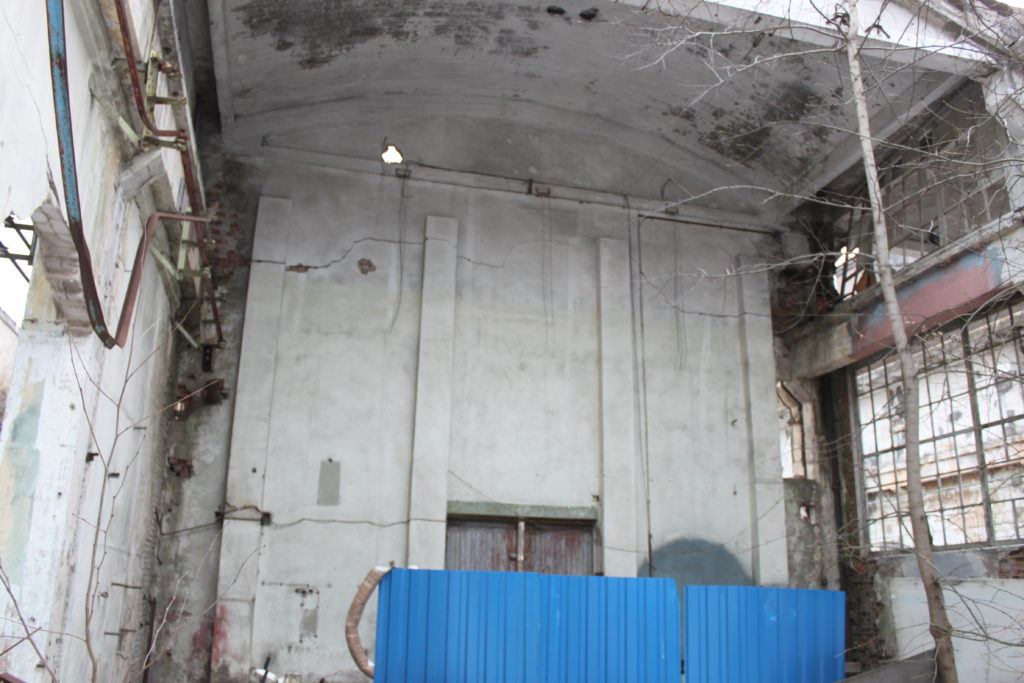

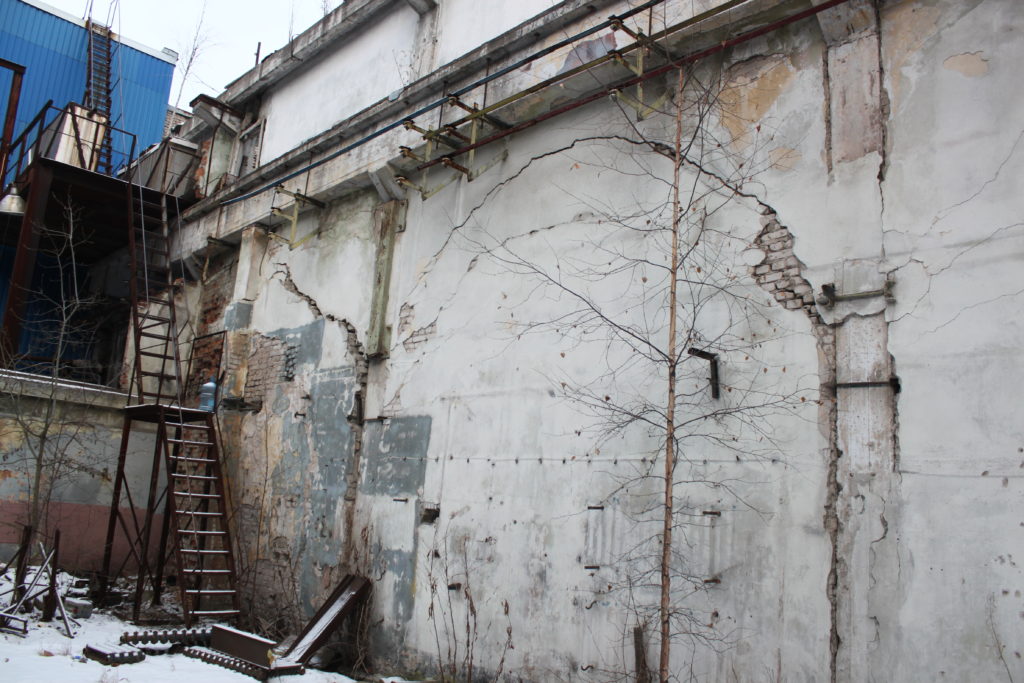

– Сплошное визуально-инструментальное обследование строительных конструкций, выявление дефектов и повреждений. Составление ведомости дефектов и повреждений;
– Выполнение обмеров в объеме необходимом для проведения обследования, определение высотных отметок, фактических размеров расчетных сечений конструкций и их элементов, формы и размеры узлов стыковых сопряжений элементов и их опорных частей;

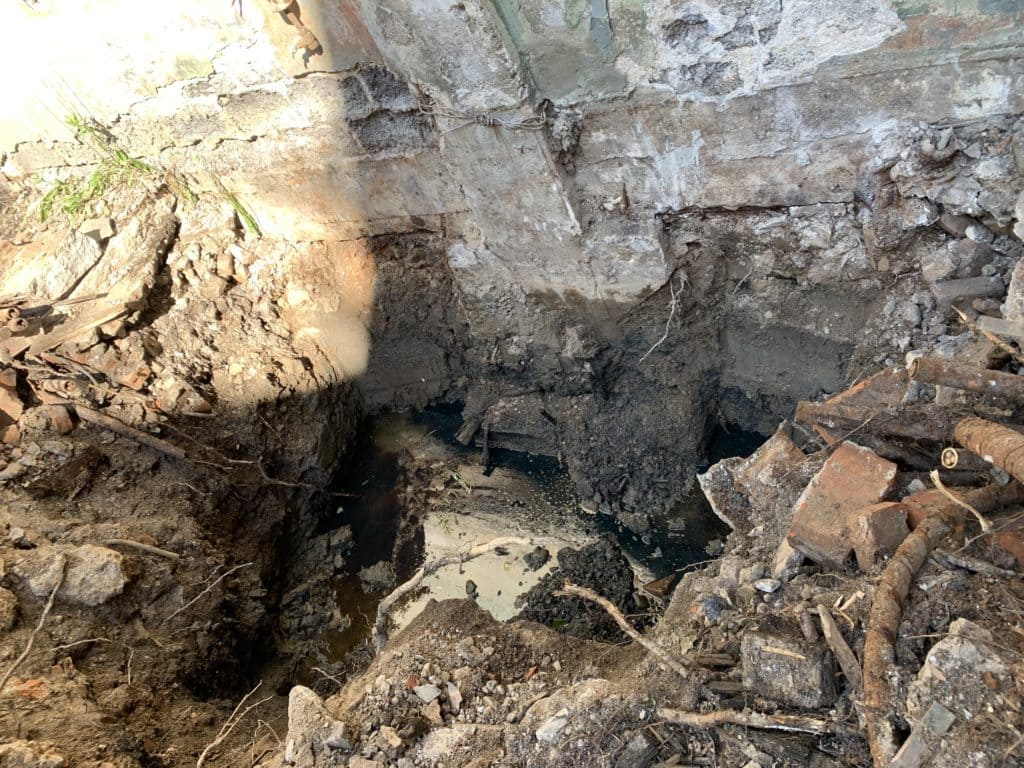

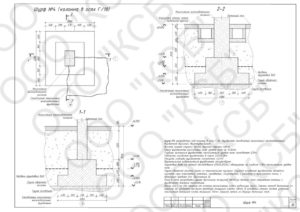

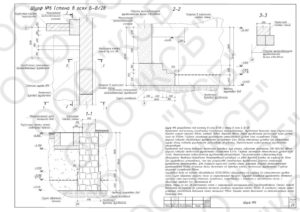

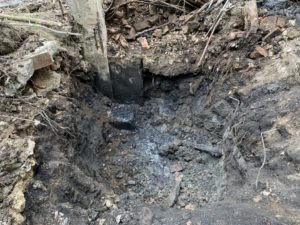

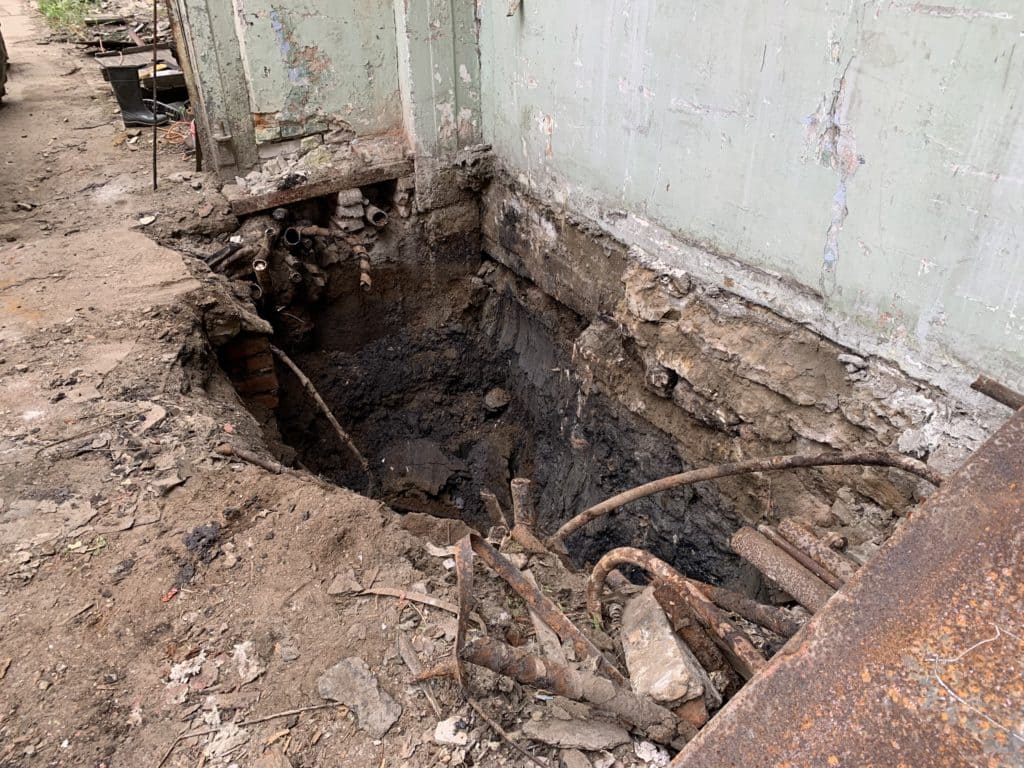

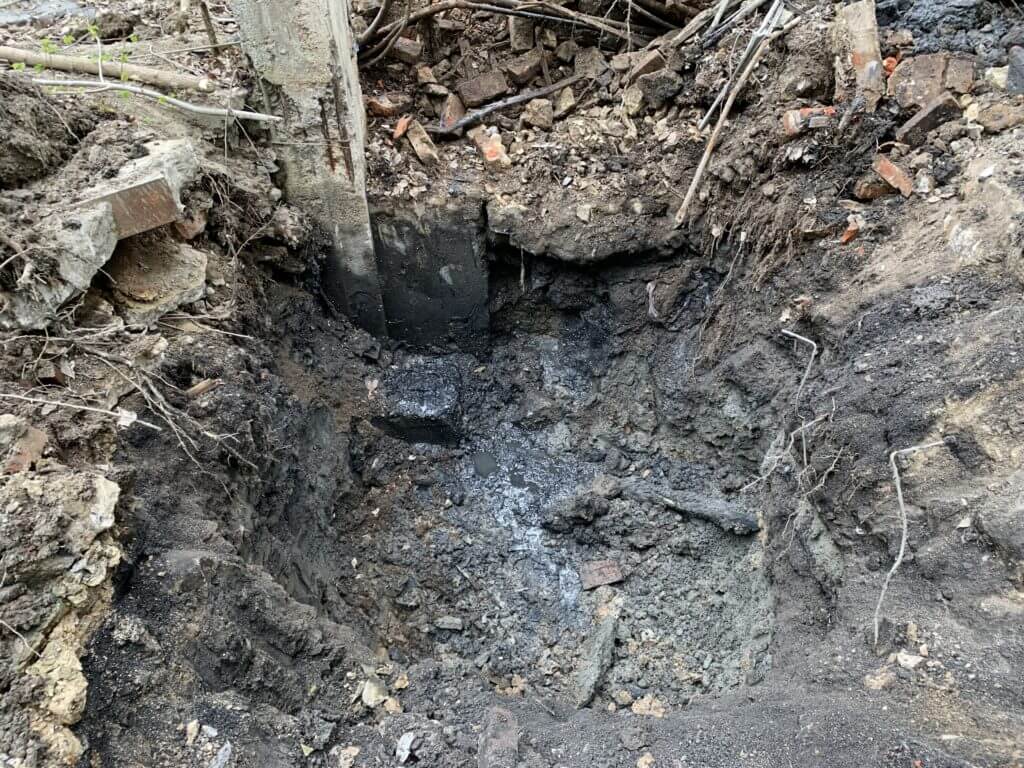

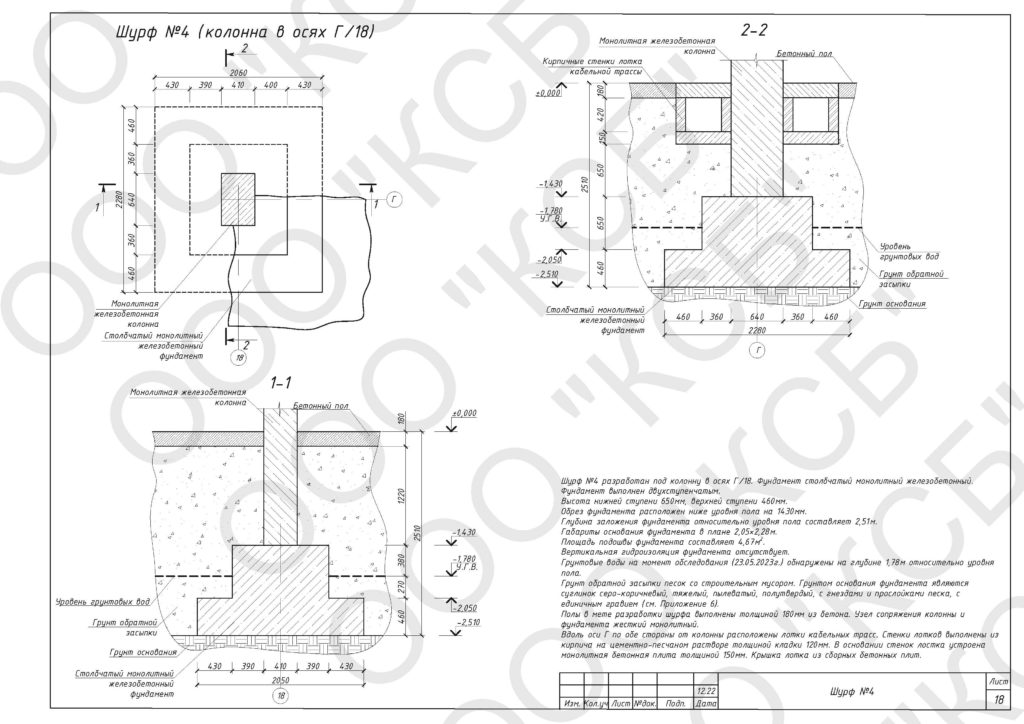

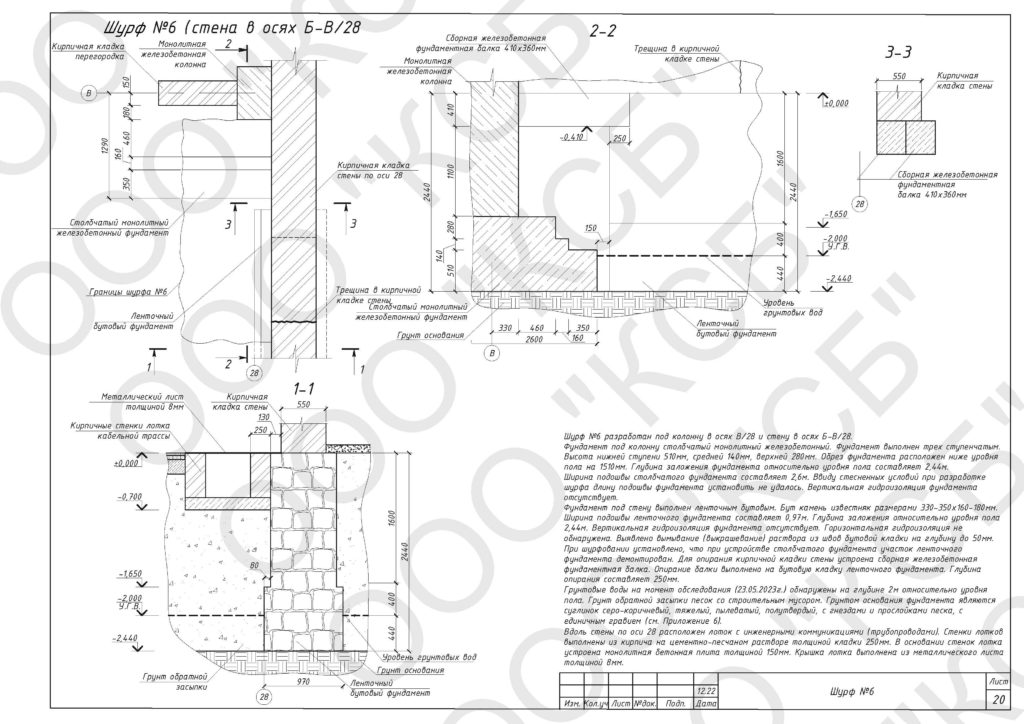

– Разработка шурфов, определение типа, формы и размеров в плане, технического состояния фундаментов. Оценка технического состояния конструкций фундаментов. Определение состояния гидроизоляции, уровня грунтовых вод;
– Лабораторное исследование грунтов основания фундаментов, отобранных из шурфов. Определение физико-механических характеристик;

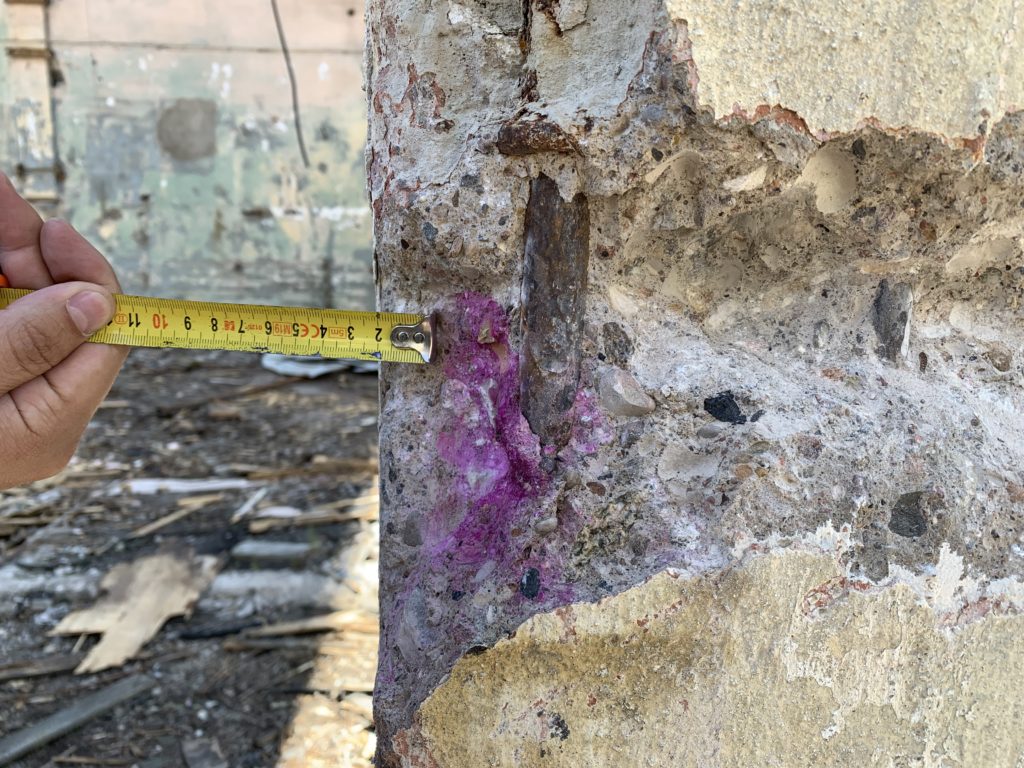

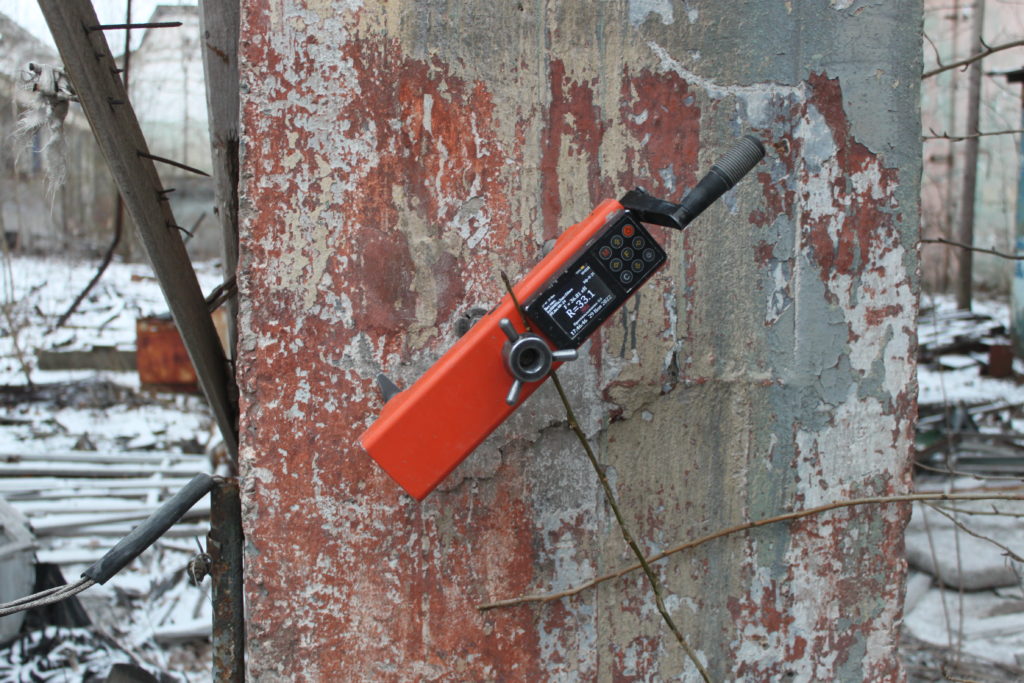

– Определение прочностных характеристик материалов строительных конструкций методами неразрушающего контроля;

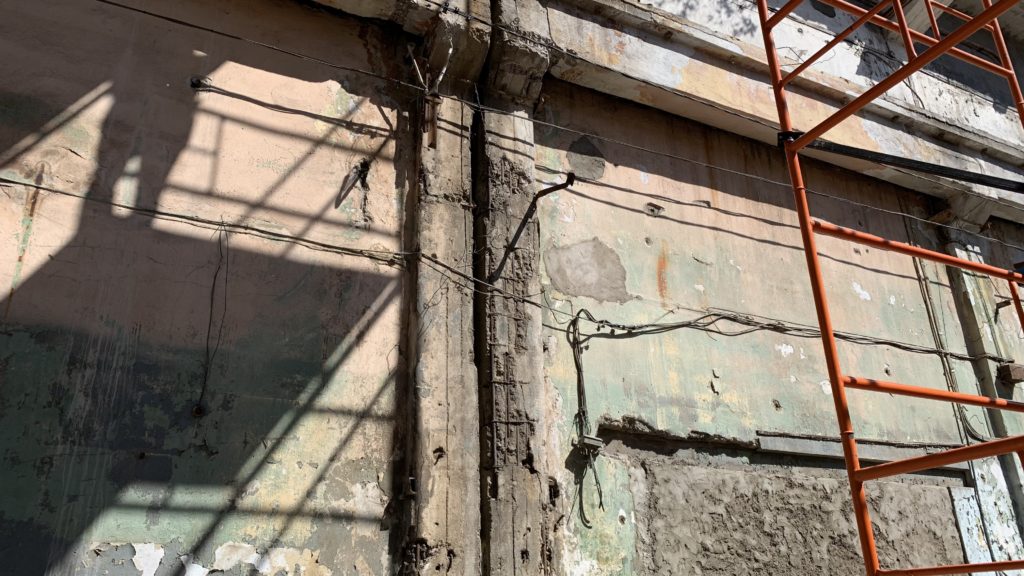

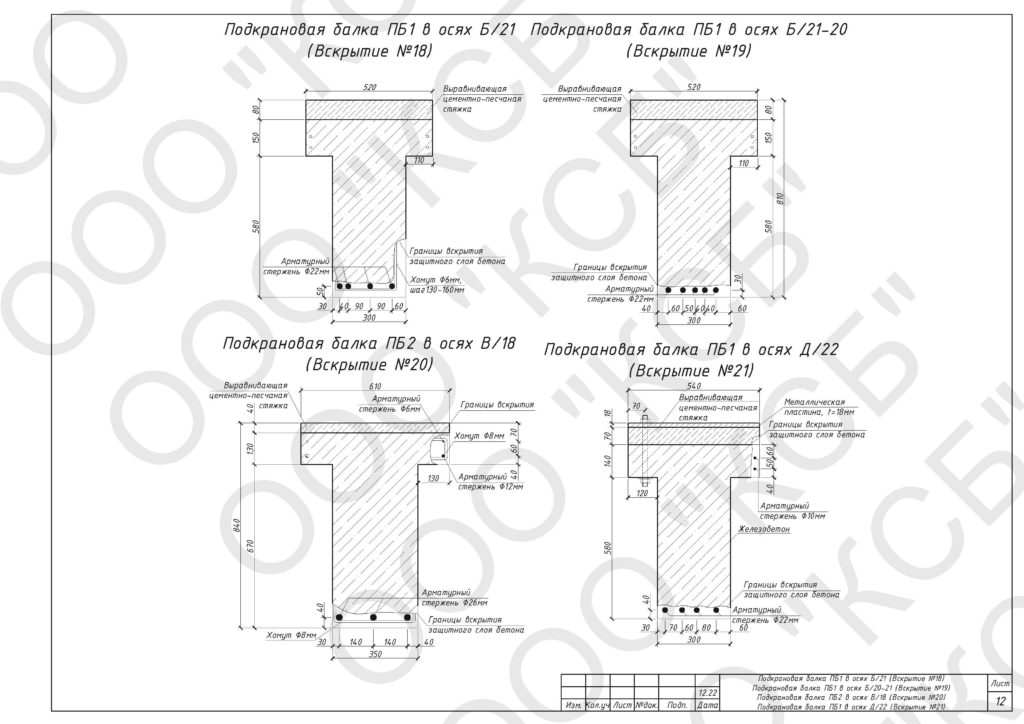

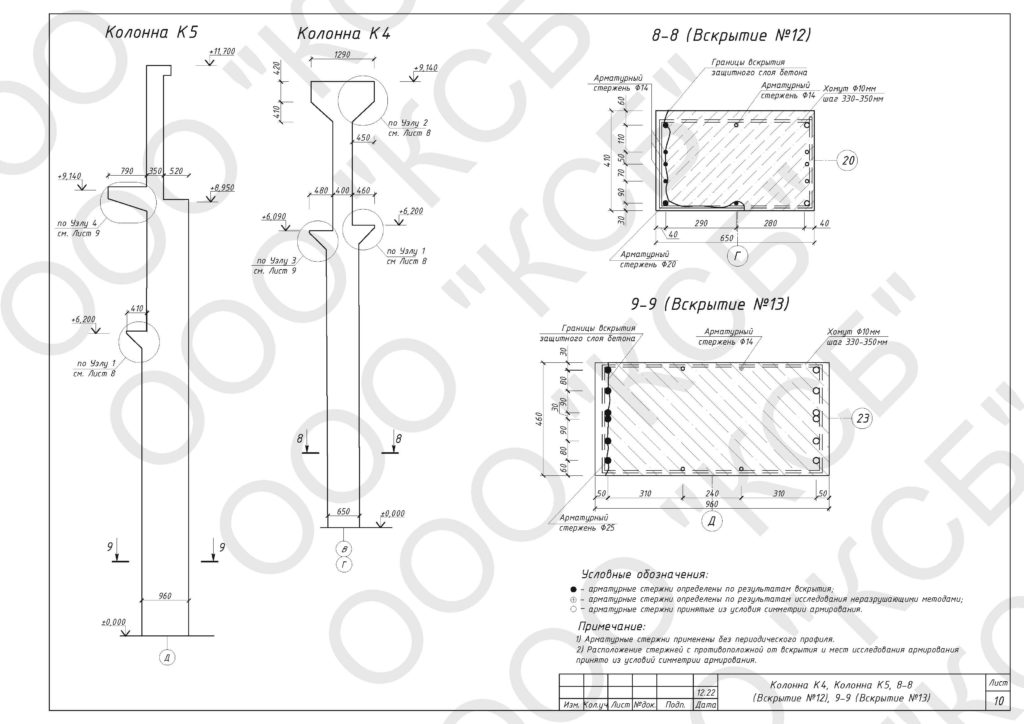

– Исследование армирования железобетонных конструкций;

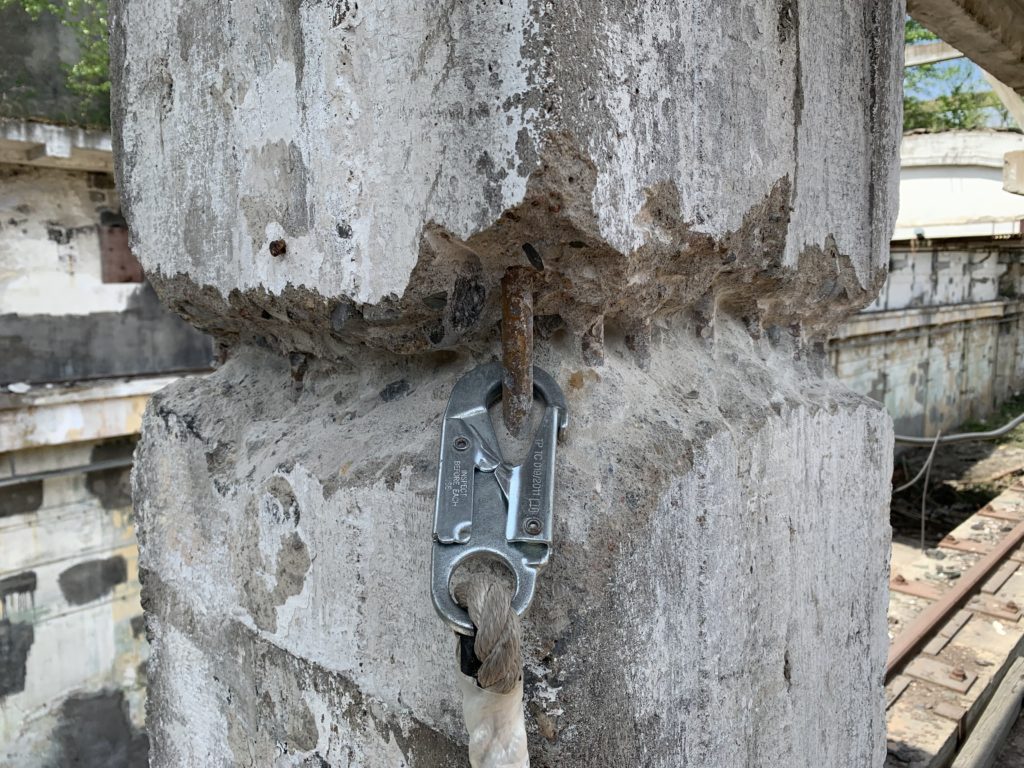

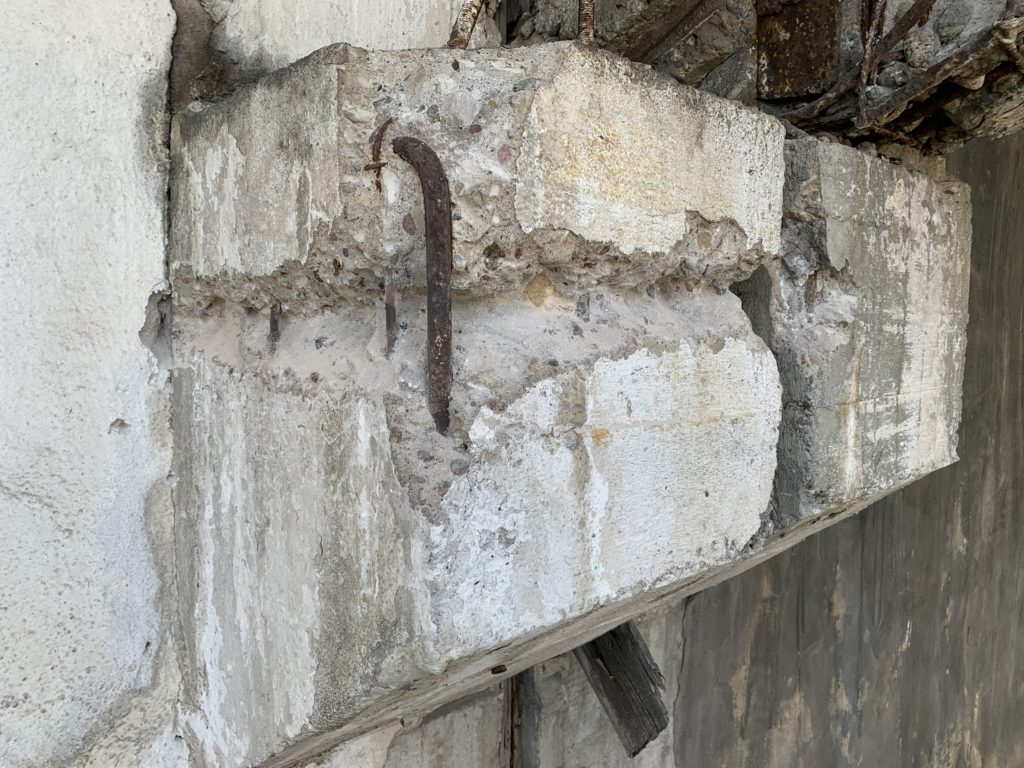

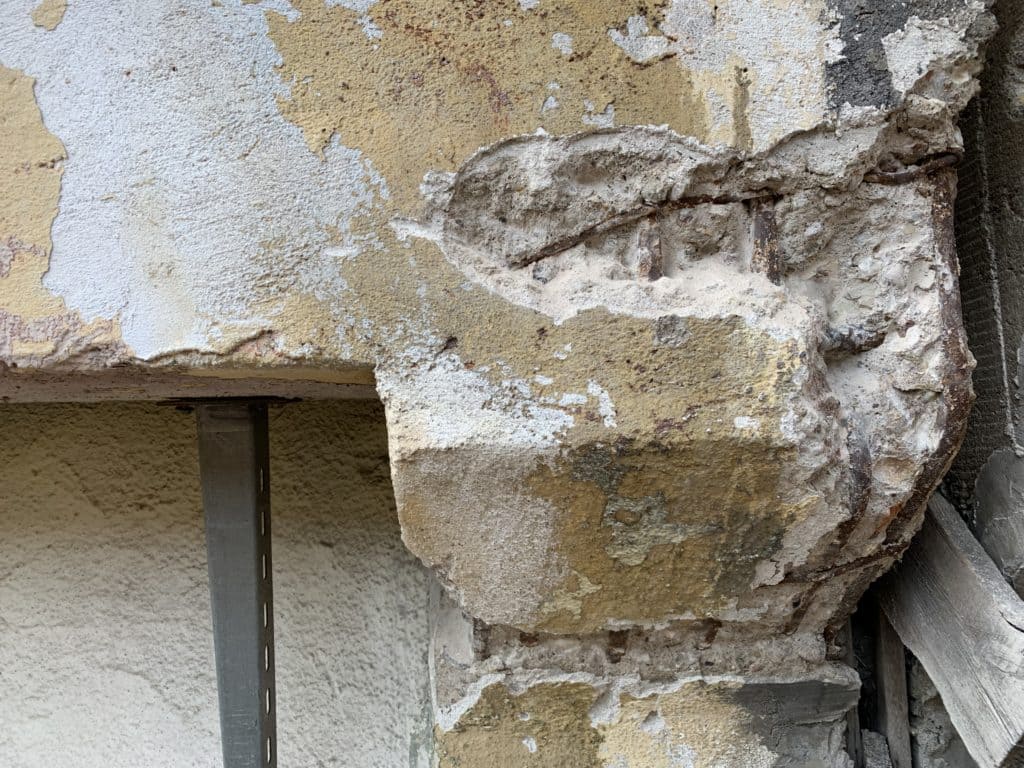

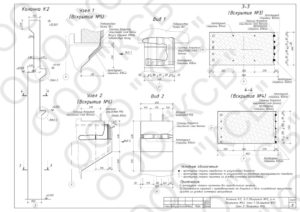

– Контрольные вскрытия строительных конструкций здания с целью определения состава и технического состояния;

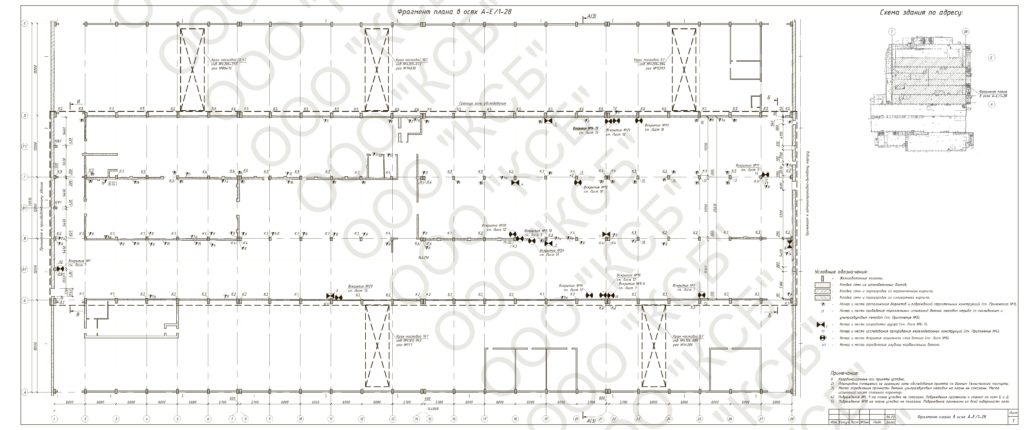

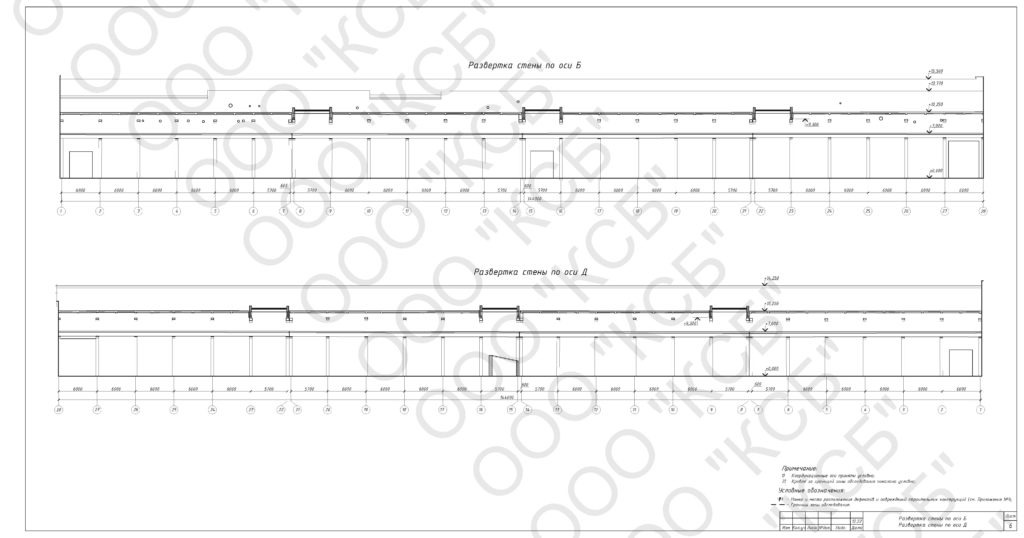

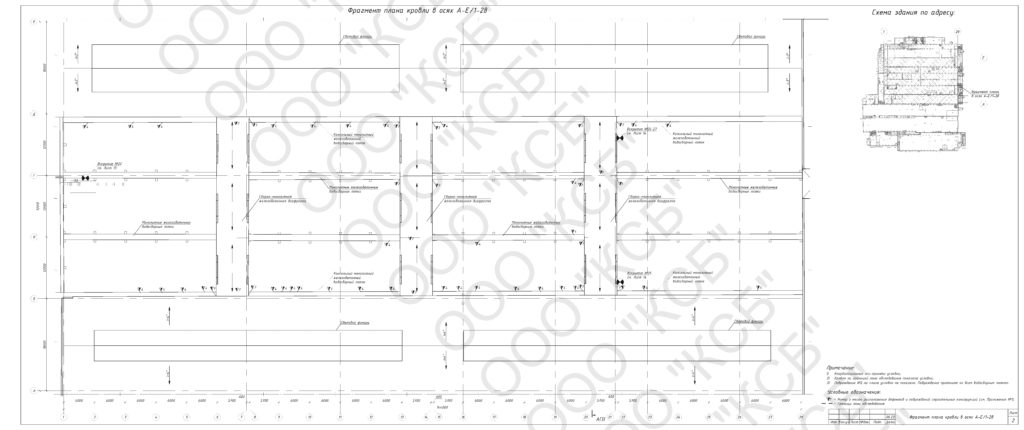

– Оформление чертежей планов, разрезов, фасадов с нанесением выявленных повреждений;

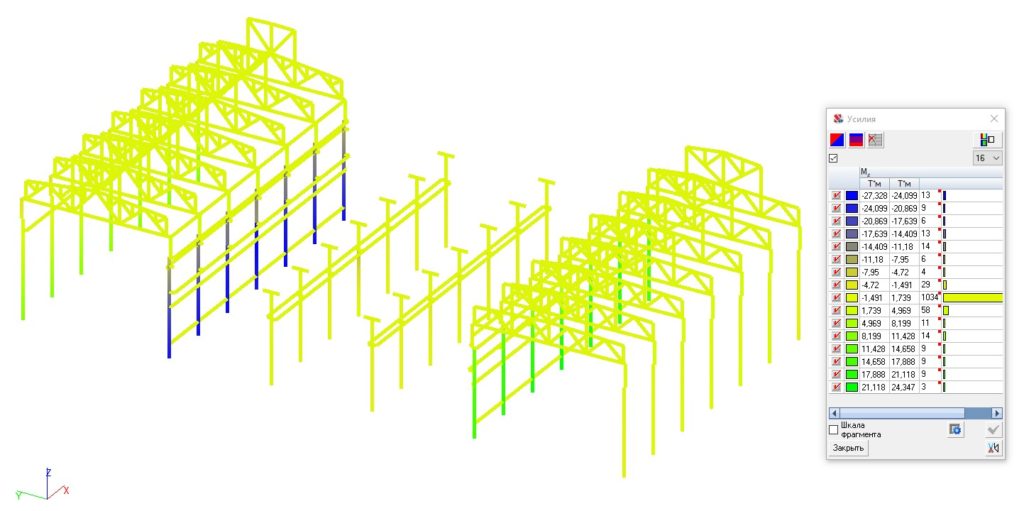

– Выполнение поверочного расчета для основных несущих конструкций цеха;
– Составление заключения по результатам обследования. Разработка рекомендаций по дальнейшей безаварийной эксплуатации здания.

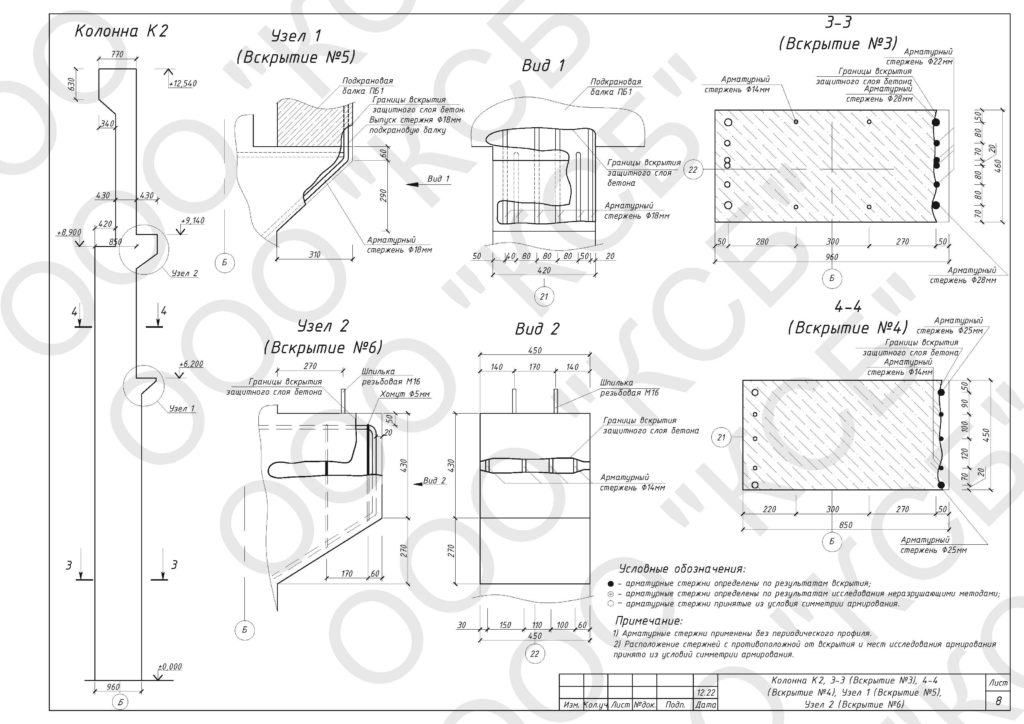

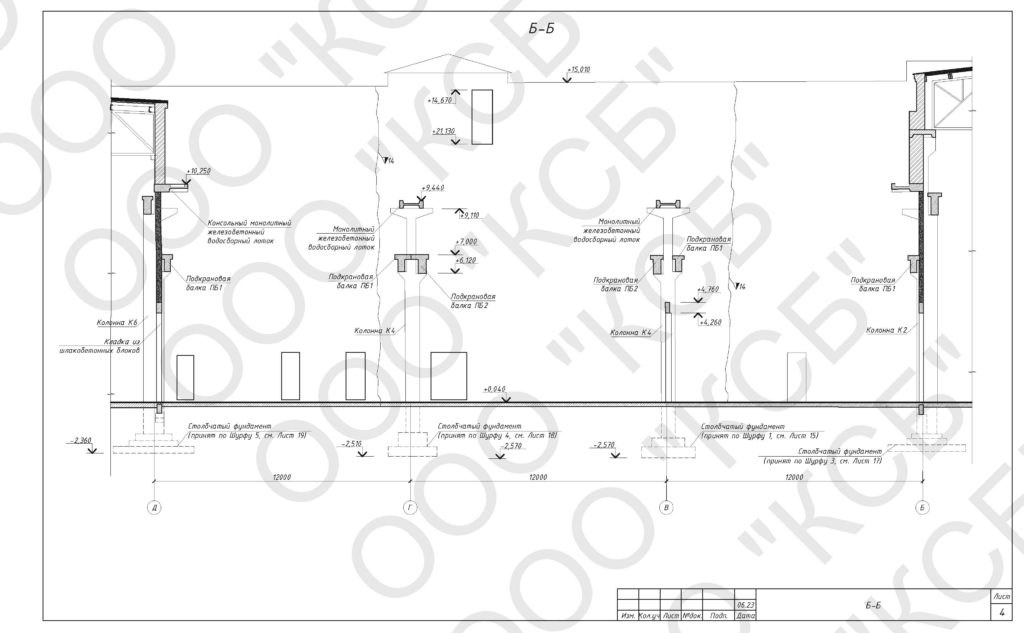

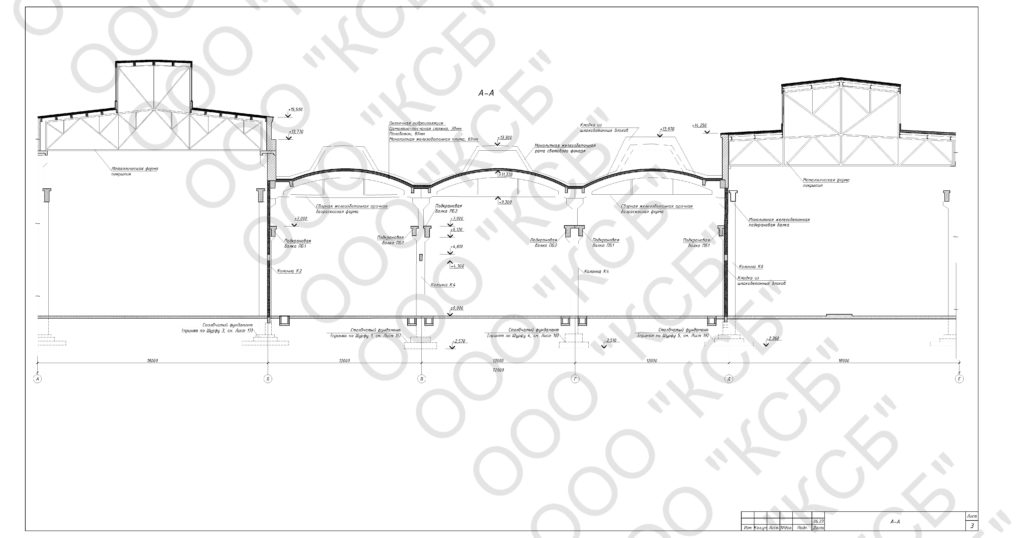

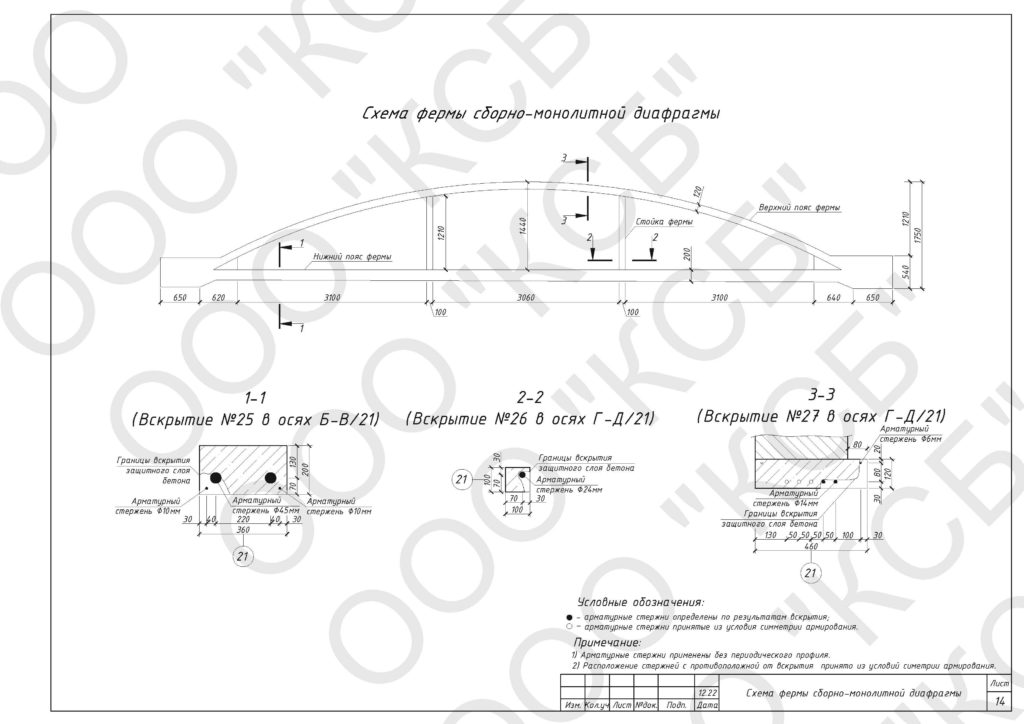

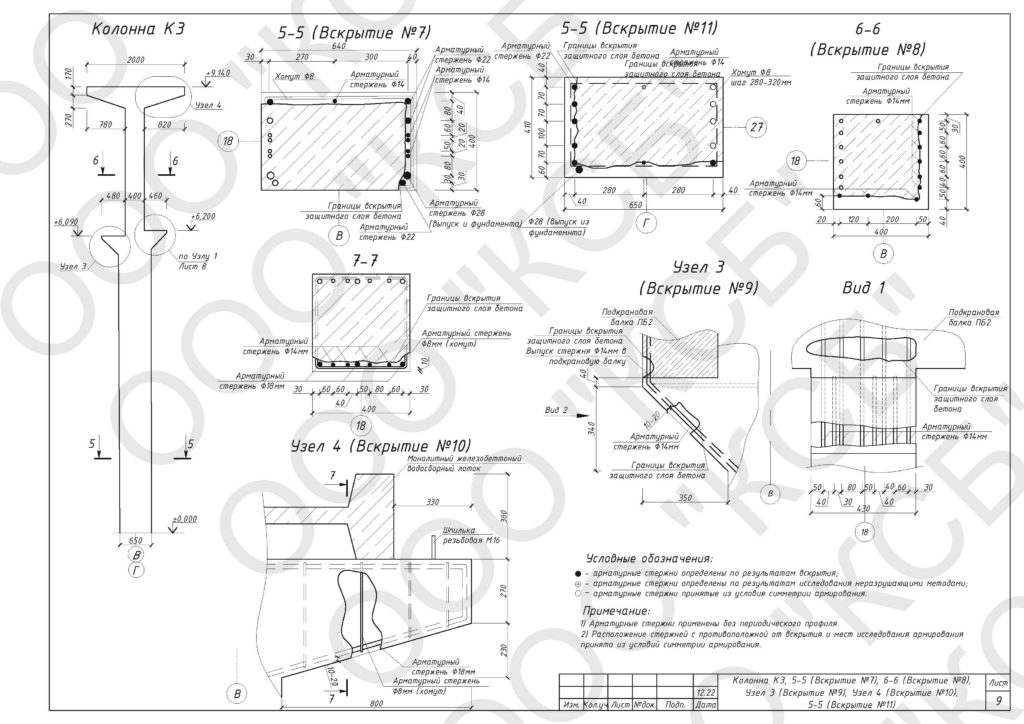

Чертежи и схемы разработанные в ходе обследования здания
