Техническое обследование промышленного здания в Мурманском торговом порту

В марте 2022 года проведено техническое обследование строительных конструкций промышленного здания в г. Мурманск.

Целью работы является оценка текущего технического состояния строительных конструкций здания. Сбор данных для разработки проекта реконструкции с целью увеличения объемов производства.

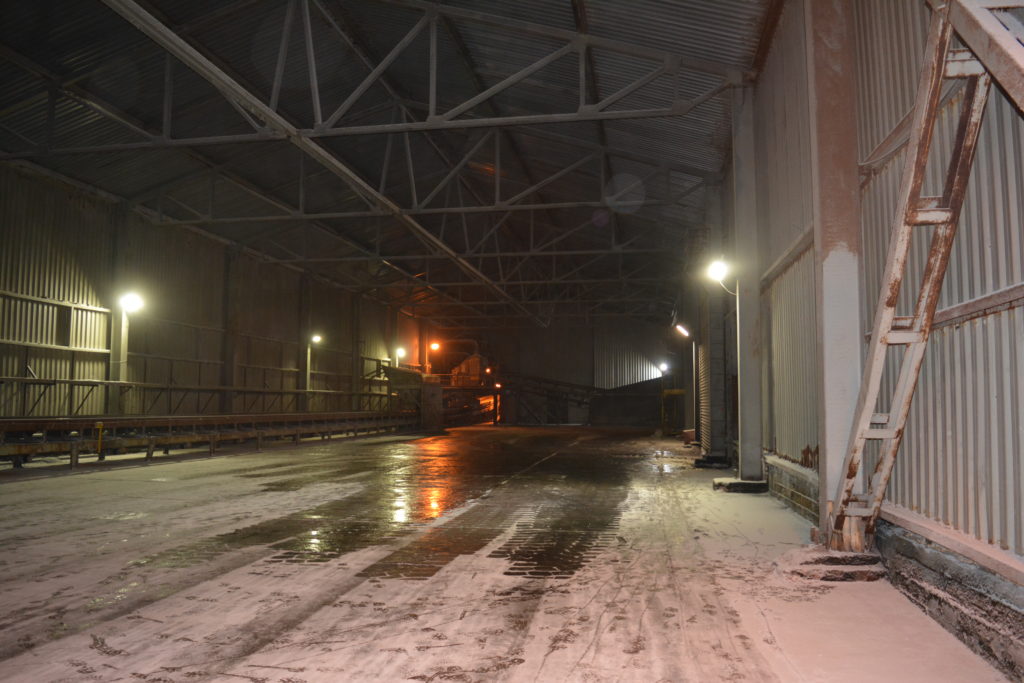

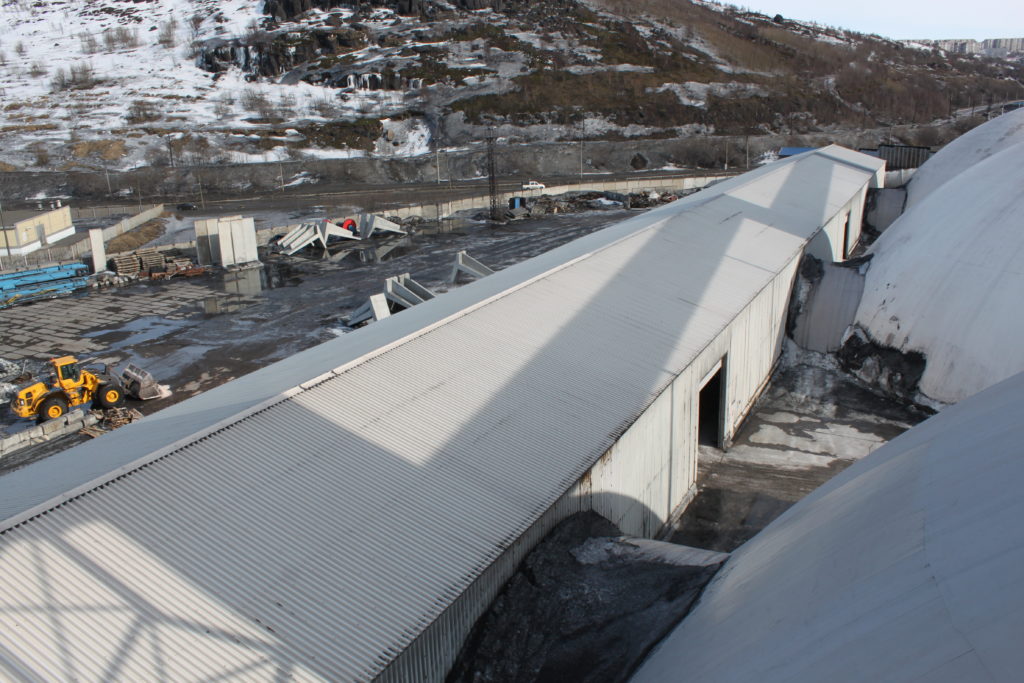

Здание построено в 1998г. На момент обследование здание эксплуатировалось. Здание погрузчиков одноэтажное однопролетное прямоугольной формой в плане размерами 177,6×18,8м. Высота здания в коньке от уровня земли составляет 11,3м. Уровень пола первого этажа на 100-150мм выше уровня планировки. Высота от уровня пола до низа стропильных ферм 7,23м. Шаг колонн 7 и 8м.

Назначение здания – погрузка минеральных удобрений (калия хлористого) со складов хранения на транспортную ленту; хранение и ремонт погрузчиков.

По конструктивной схеме здание каркасное. Устойчивость несущих конструкций в поперечном направлении обеспечивается закреплением колонн к фундаментам и конструкцией поперечной рамы. Устойчивость конструкций в продольном направлении обеспечивается установкой вертикальных и горизонтальных связей, стеновых прогонов и прогонов покрытия.

Основные конструктивные элементы здания:
– Фундамент – столбчатый монолитный железобетонный;
– Колонны – металлические из прокатных двутавров;
– Наружные стены – металлический профилированный лист;

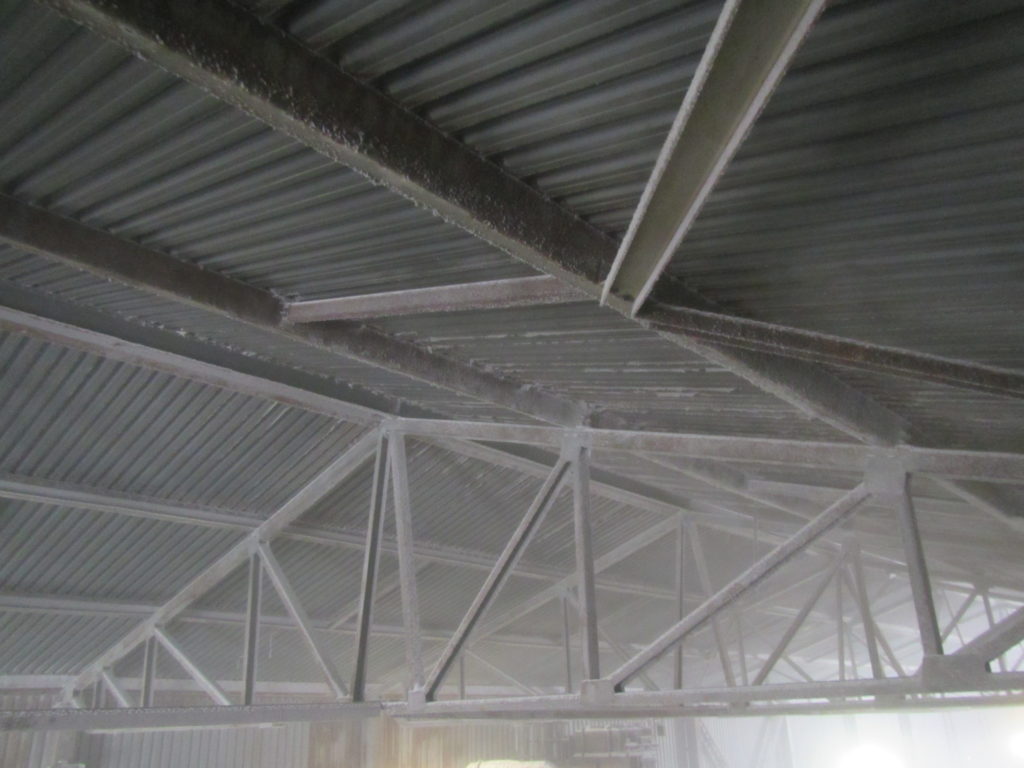

– Конструкции крыши – скатная по стропильным металлическим фермам.
– Кровля – металлический профилированный лист.

Проведение работ по техническому обследованию

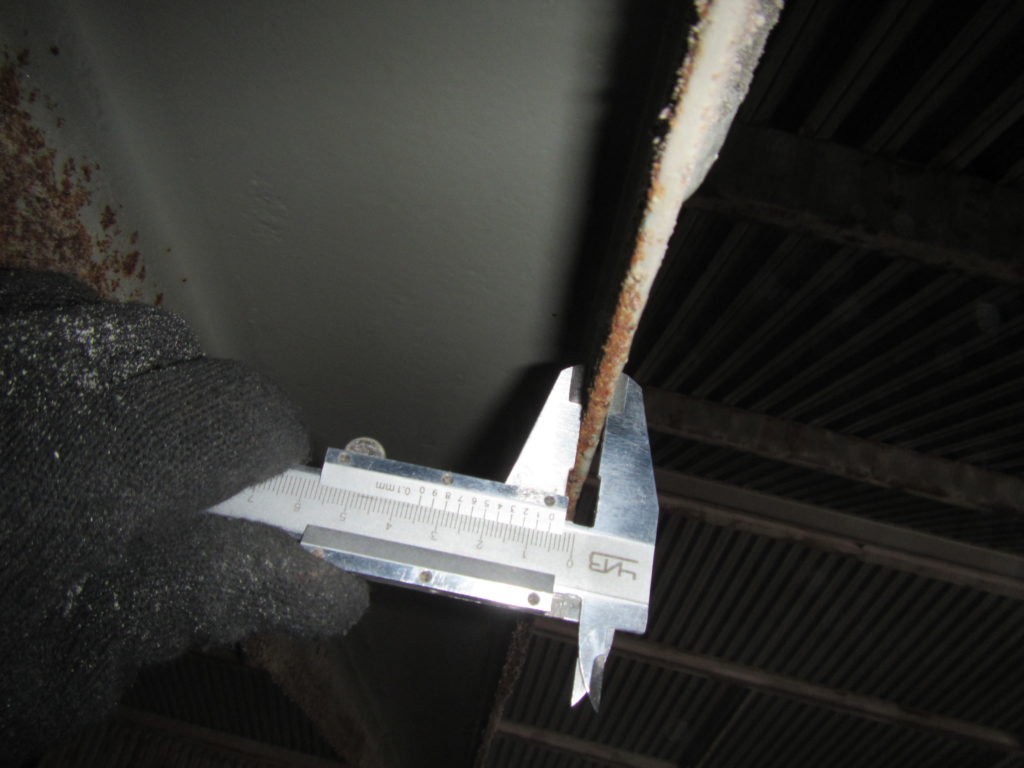

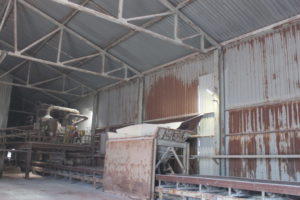

В ходе визуального и детального обследования выявлены повреждения снижающие несущую способность конструкций. Основным из выявленных повреждений является химическая коррозия металлических конструкций.

В ходе сравнительного анализа проектной документации и фактического исполнения конструкций установлено, что поперечное сечение, шаги и пролеты несущих строительных конструкций каркаса соответствует проекту.

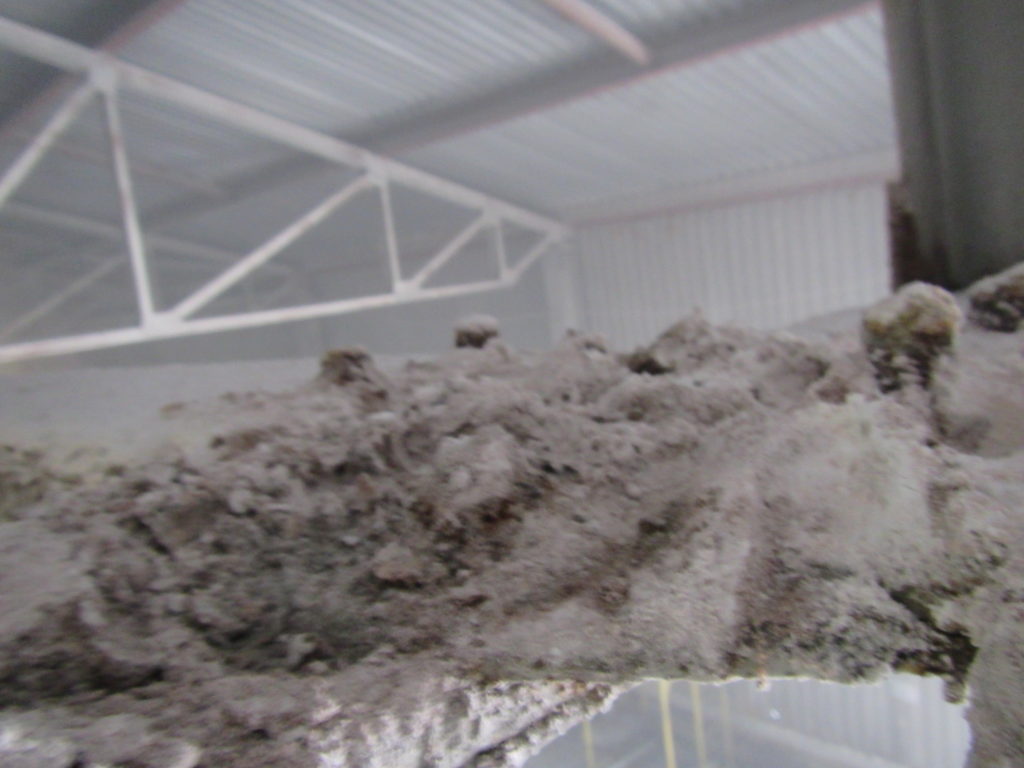

При обследовании установлено, что на поверхности строительных конструкций скапливается производственные отложения (пыль и просыпь минеральных удобрений). Наибольшее скопление производственных отложений выявлено на горизонтальных строительных конструкциях (прогонах, фермах, подстропильных балках).При сухой и нормальной влажности степень агрессивности хлористого калия к железобетону и углеродистой стали средняя, во влажной среде степень агрессивности хлористого калия к железобетону и углеродистой стали сильная. В сооружении зонами с повышенной влажностью и участками с выпадением конденсата являются обрезы фундамента, стеновые прогоны и прогоны покрытия на участках примыкания к ограждающим конструкциям.

Для определения прочностных характеристик металлических конструкций проведены неразрушающие испытания с использованием твердомера ТКМ-359С. По результатам испытаний установлено, что прочность стали соответствует классу С255.

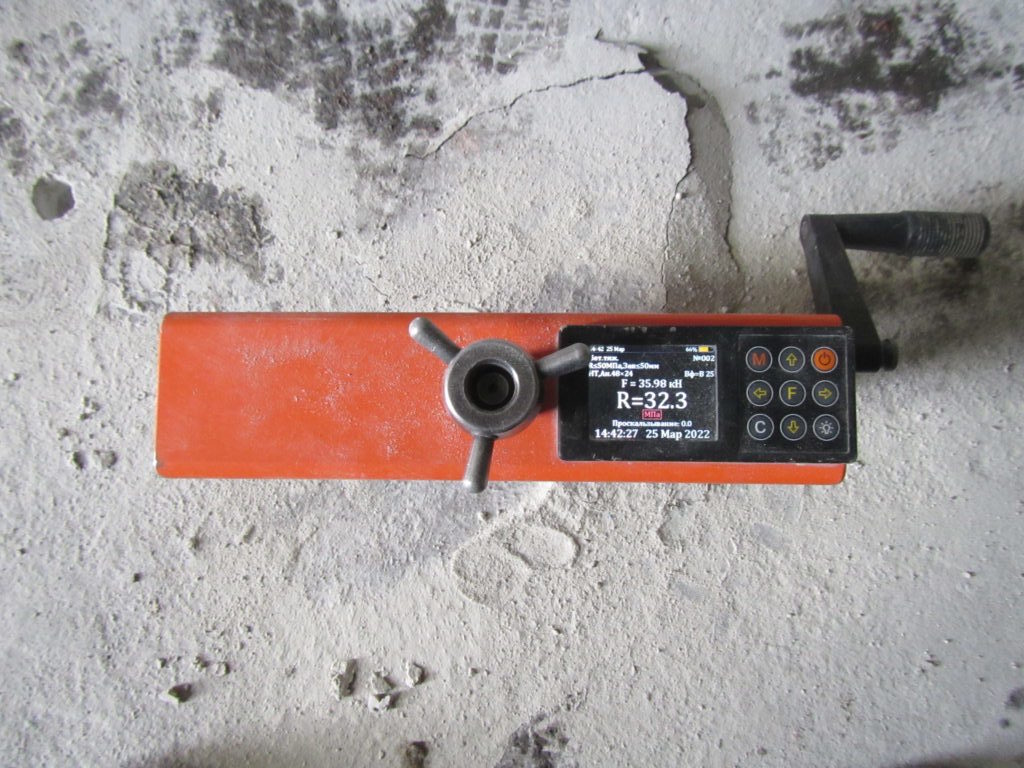

С целью определения прочностных характеристик бетона пола выполнены неразрушающие испытания ультразвуковым методом с использованием прибора Пульсар-2М. Для определение прочности использована универсальная градировочная зависимость, уточненная прямым неразрушающим методом с использованием прибора Оникс-ОС. По результатам испытаний установлено что прочность бетона конструкций пола соответствует классу В35.

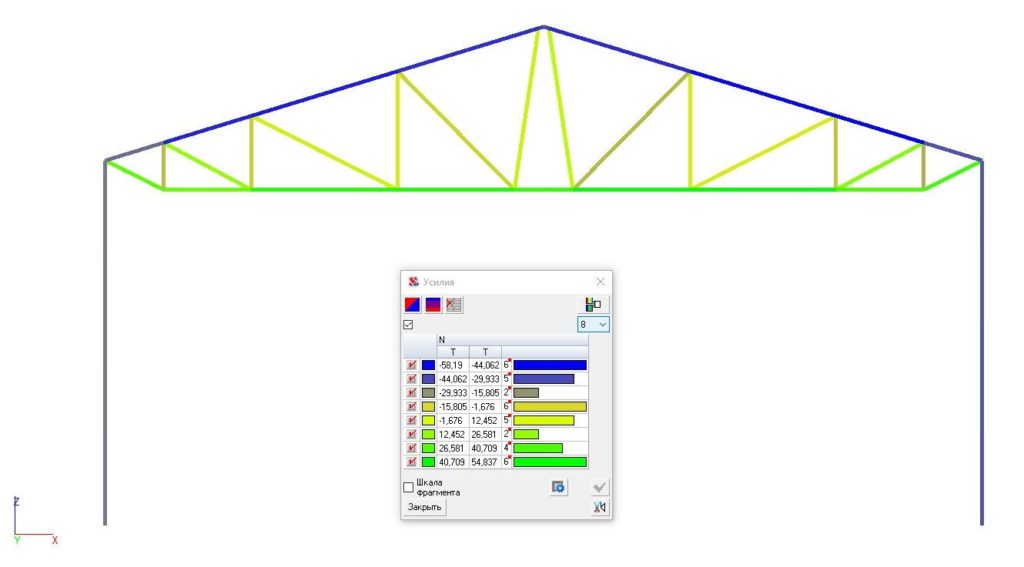

Для проверки несущей способности конструкций здания выполнены поверочные расчеты. Расчеты выполнены на реальные эксплуатационные нагрузки по реальным расчетным схемам, с учетом выявленных дефектов и повреждений, а также фактических прочностных характеристик материалов. В ходе расчета построена объемная модель каркаса здания в в програмно-вычислительном комплексе SCAD. По результатам расчета выявлены элементы с необеспеченой несущей способностью.

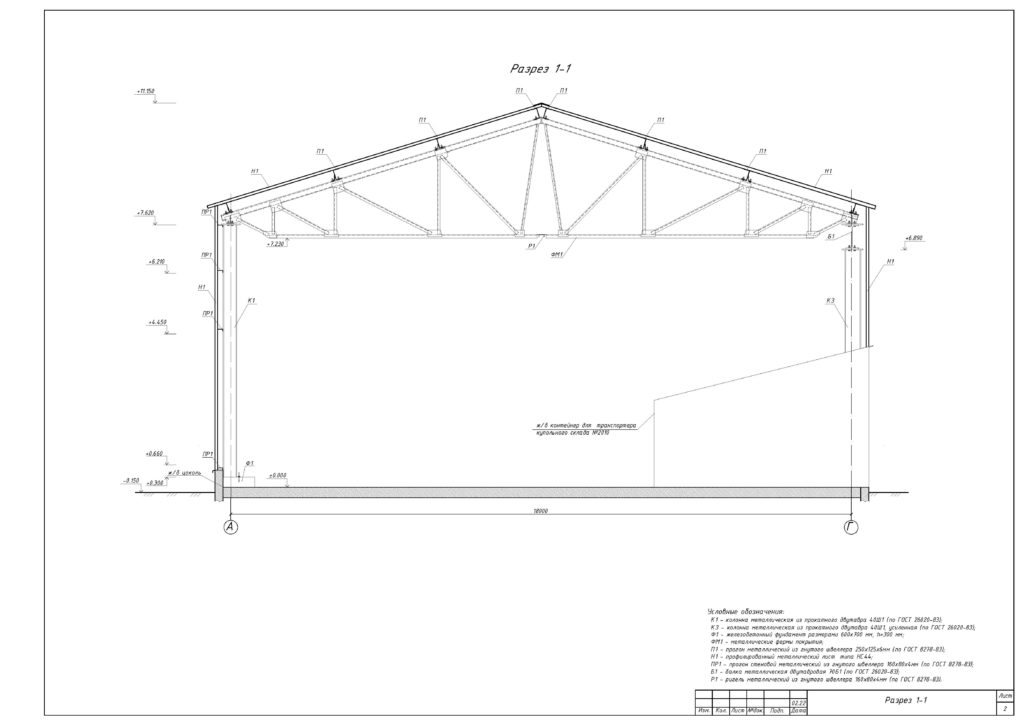

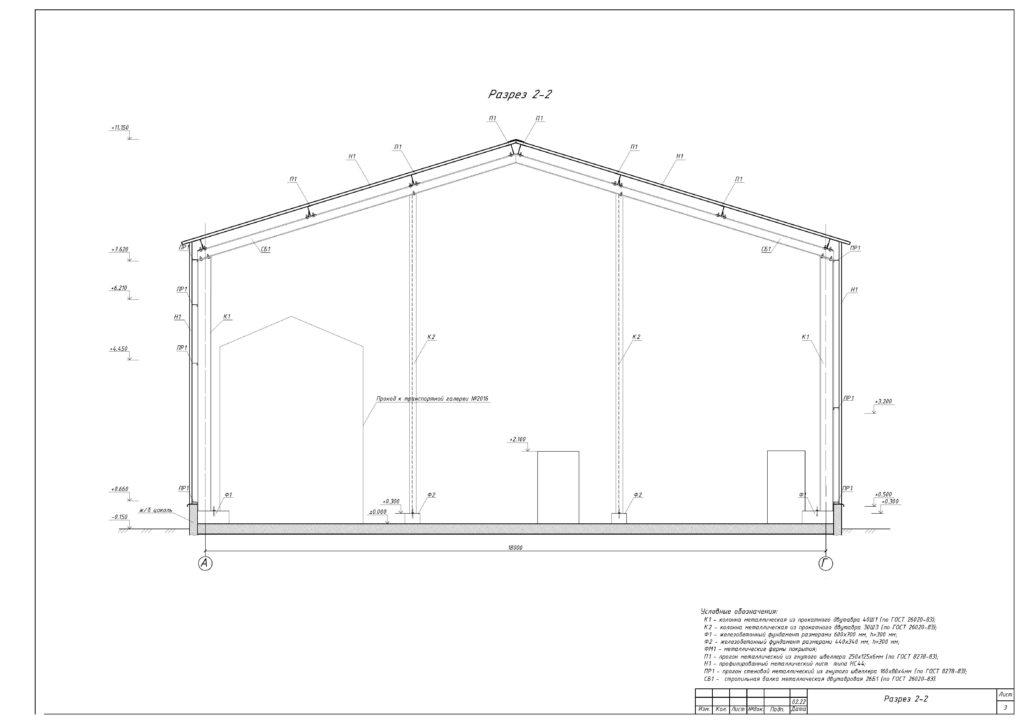

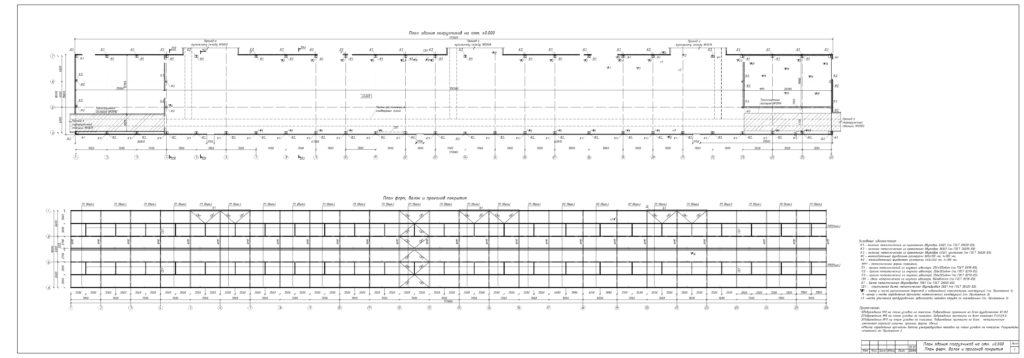

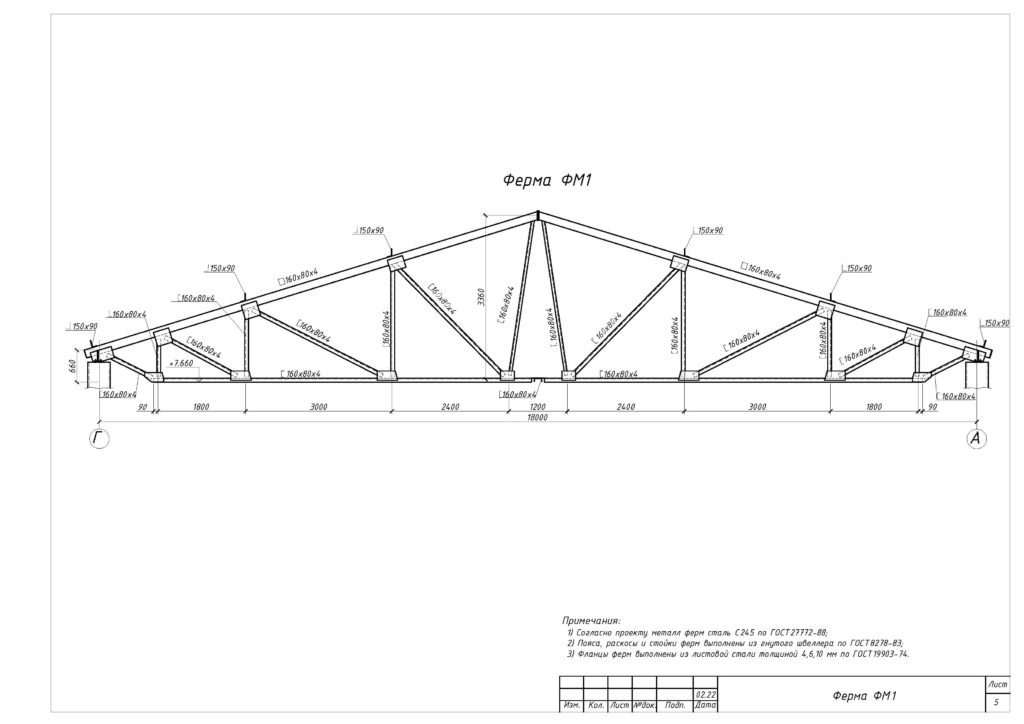

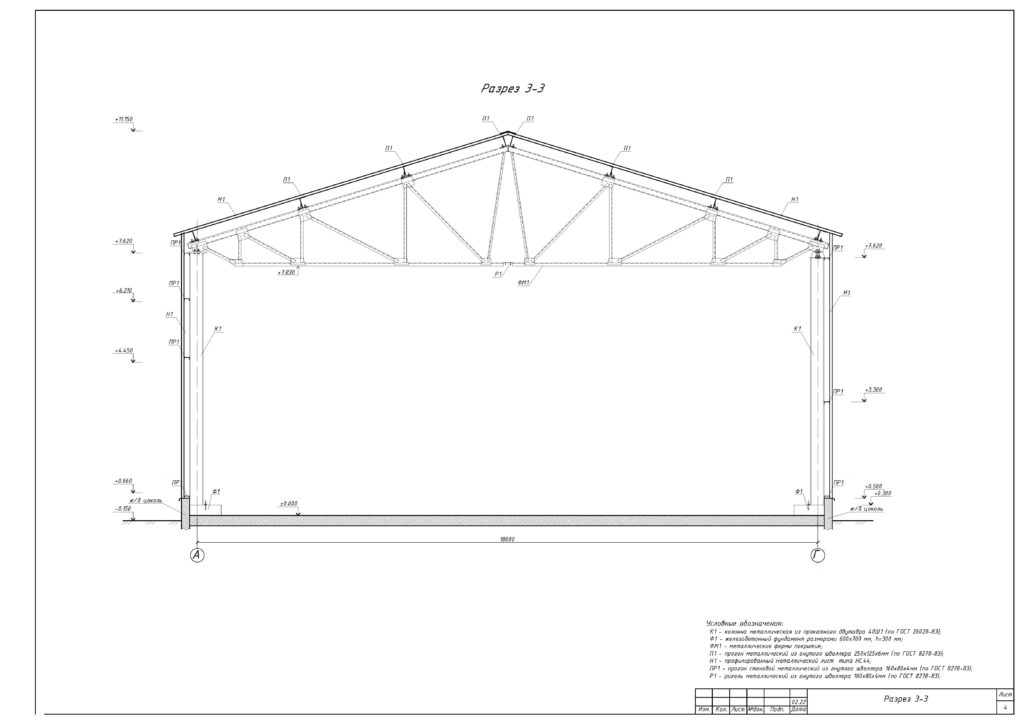

Чертежи и схемы разработанные в ходе обследования здания

Выводы

Техническое состояние фундамента – ограничено работоспособно.

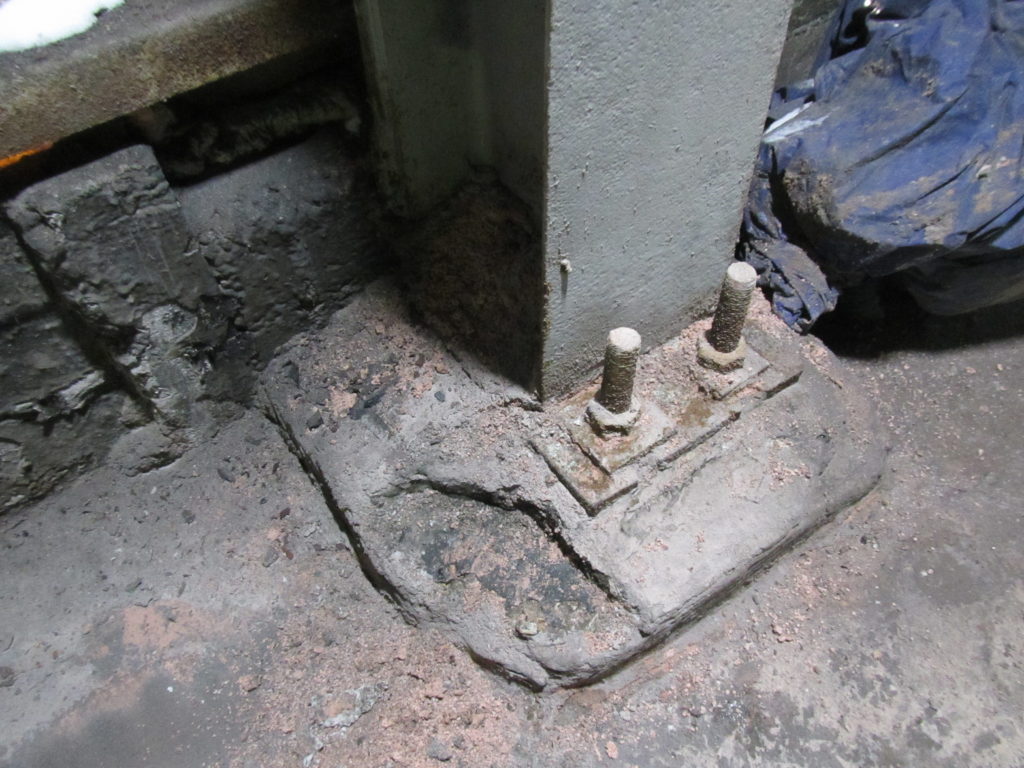

В ходе обследования повреждений, свидетельствующих о неравномерной осадке здания в виде искривлений линии цоколя, крена колонн и деформаций элементов каркаса не обнаружено. Коррозийных повреждений бетона при воздействии агрессивной среды не обнаружено. Критерием присвоения ограниченно работоспособного технического состояния фундаментам, является наличие механических повреждений (сколов, выбоин) в омоноличивание баз колонн и теле фундамента, не омоноличенные базы колонн, отсутствие затяжки гаек анкерных болтов

Техническое состояние конструкций пола – работоспособное.

Техническое состояние колонн и вертикальных связей – ограничено работоспособное.
Техническое состояние стен – ограничено работоспособное.
Техническое состояние крыши и кровли – ограничено работоспособное.

Основным критерием присвоения ограничено работоспособного технического состояния металлическим элементам каркаса является наличие коррозийных повреждений. Наиболее вероятной причиной развития коррозийных повреждений являются нарушение технологии производства работ при выполнении антикоррозийной защиты металлических конструкций и превышение срока службы антикоррозийной защиты. Усугубляющим фактором является нахождение металлических конструкций в агрессивной среде.

Несущая способность прогонов покрытия, стропильных ферм, не обеспечена по первой группе предельных состояний. Необходимо выполнить усиление элементов с недостаточной несущей способностью. Рекомендовано выполнять путем изменением расчетной схемы.

Функционирование конструкций и эксплуатация здания возможны при контроле (мониторинге) технического состояния или проведении мероприятий по усилению строительных конструкций.
